Pre-Installazione Lenovo Yoga S740 Ice Lake 14" (S740-14IIL)

A23SS4NDRO

By A23SS4NDRO
in Notebook

 Share

Recommended Posts

A23SS4NDRO Senior Member

A23SS4NDRO

Posted
Posted (edited)

Buongiorno a tutti, ho voluto aprire il topic prima del previsto, proprio perché questo portatile l'ho acquistato ma arriverà tra 2-3 settimane (speriamo, dal momento che i corrieri non si sa mai quanto tempo effettivamente richiedano)



Premessa



- L'ho scelto sia perché il display mi piaceva parecchio, (4K 500nit IPS) sia perché è un 14 pollici quindi abbastanza compatto.

La scelta è stata successiva al supporto aggiunto da Apple per CPU ice Lake (10nm) e la integrata è già supportata visto i nuovi MacBookAir9,1.



- Su vari siti online si intuisce che queste CPU ice lake a 10 nm verranno anche utilizzate per il macbookPro 13" che verrà forse trasformato in MacBookPro14", similmente a quanto è accaduto con il MacBookPro15", che ha avuto un refresh con una nuova tastiera, nuovo display, miglior cooling eccetera.



- Quindi penso che per quando arriva dovrò aspettare che Acidanthera integri i vari dumps effettuati sui MacBook originali per avere la possibilità di utilizzare MacInfoPkg e mettere un SMBIOS coerente (almeno MacBookAir9,1 ma penso che in futuro se l'ipotesi del nuovo macbookpro14" è vera metterò quell'SMBIOS anche se alla fine la differenza non è molta)



- Unica preoccupazione può essere il trackpad (I2C? o PS2?)(meno mi preoccupa la scheda wifi, che ho visto è possibile sostituire se non trovo blocchi o restrizioni da parte del BIOS)



Per iniziare quindi apro questo topic e lo terrò aggiornato per quanto posso.

_____________________________________________________________________________________



Specifiche

    Nome: Yoga S740 14"

    Processore: Intel Core i7-1065G7 (1,3 GHz, fino a 3,9 GHz con Turbo Boost, 4 core, cache da 8 MB)
    Sistema operativo preinstallato: Windows 10 Home 64
    Memoria: 16 GB di memoria LPDDR4X a 3.733 MHz integrata
    Unità disco fisso: Unità SSD da 512 GB, M.2 2280, PCIe-NVMe, TLC
    Tipo di schermo: UHD (3.840 x 2.160) da 14", IPS, non antiriflesso, 500 nit, mascherina sottile, HDR, vetro
    Scheda grafica: G7 - Scheda grafica integrata
    AC Adapter: Adattatore CA per supporto a muro da 65 W (2 pin) - Europa
    Garanzia: 2 anni con consegna a carico del cliente o del corriere
    Tastiera: Tastiera retroilluminata grigio - Italiano
    Webcam: Fotocamera IR e HD, senza microfono
    Batteria: Batteria a 4 celle ai polimeri di litio interna, 62 Wh
    WLAN: Wireless 2x2 AC, Bluetooth versione 4.1 o superiore (da sostituire)

    Prezzo Web: € 1.279,00 , pagato € 994 dal sito lenovo con alcuni coupon che avevo (Iva inclusa)



    Sito ufficiale del Lenovo-Yoga-S740-14IIL: https://www.lenovo.com/it/it/laptops/yoga/yoga-s-series/Lenovo-Yoga-S740-14IIL/p/81RSCTO1WWITIT1

    Sito Supporto (drivers, BIOS eccetera): https://pcsupport.lenovo.com/it/en/products/laptops-and-netbooks/yoga-series/yoga-s740-14iil/downloads/driver-list/component?name=BIOS%2FUEFI

________________________________________________________________________________________________



Andiamo ora nella pratica, questo portatile sarà un po' una sfida per tutti e voglio condividerla con voi:classic_biggrin:



Risultati di ricerca Online



Sicuramente utilizzerò OpenCore, dal momento che leggendo online alcuni hanno avuto problemi di allocazione di memoria molto probabilmente perché utilizzano AptioMemory al posto di OpenRuntime.efi e i vari quirk che potrebbero aiutare, tra cui DevirtualizeMMIO e ProtectUEFIServices, come ha consigliato khronkernel (dracoflar su Reddit, Hackintosh Slav su Discord, stiamo parlando sempre dello stesso utente) - reference qui re






Alcune cavie si sono cimentate prima che questi quirks fossero implementati



1 = Cavia 1 che posta su TonyManero

2 = Cavia 2 (che poi leggendo l'username è la stessa persona)



ma la differenza di supporto tra un forum e l'altro è abissale come tutti sappiamo, la prima risposta su TonyMac è di provare un avvio legacy :default_hysterical: mentre su Insanelymac consigliano roba seria (difatti è intervenuto Download-Fritz che contribuisce iniseme a vit9696 allo svuluppo di OC), dicendo appunto di provare con i quirks di opencore che avete letto prima.



______________________________________________________________________________________________________________________



Con cosa penso di iniziare



Ora una delle diverse cose che posso fare senza avere il portatile sotto mano è lavorare con il bios



Ho quindi pensato di scaricarlo ed estrarre l'immagine BIOS utilizzando innoextract: https://macos86.github.io/Estrazione-BIOS-da-exe/#/Estrazione_BIOS_Lenovo

Questo era il file originale: Lenovo S740 14IIL BIOS.zip che è possibile trovare anche sul sito ufficiale Lenovo menzionato prima: https://download.lenovo.com/consumer/mobiles/bycn31ww.exe





Gli step per estrarlo sembrano andati tutti a buon fine, come descritto qui in basso

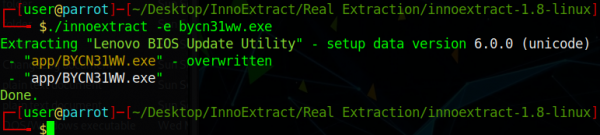

Step 1

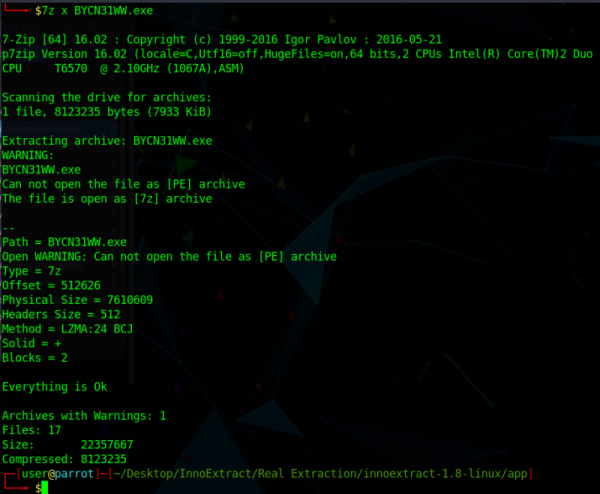

Step 2, dirigersi dentro la cartella app (ed estrarre con 7z il .exe che ha tirato fuori innoextract, che è diventato appunto estraibile, mentre prima non lo era)

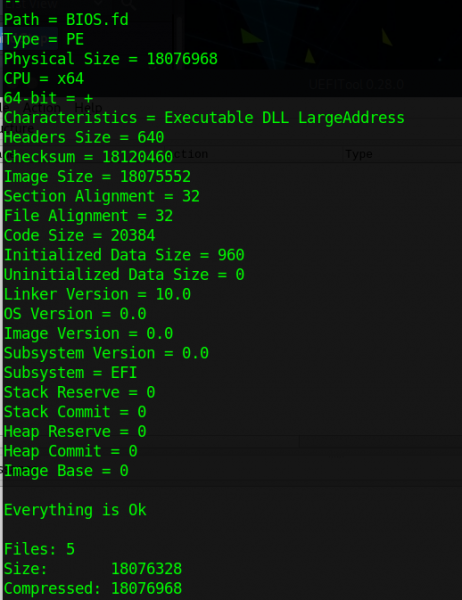

Step 3 andare a recuperare il file BIOS.fd e trascinarlo su UEFITool, se il programma dice che il file non è valido, procedere con la seconda estrazione, nel mio caso era necessaria appunto questa seconda estrazione.

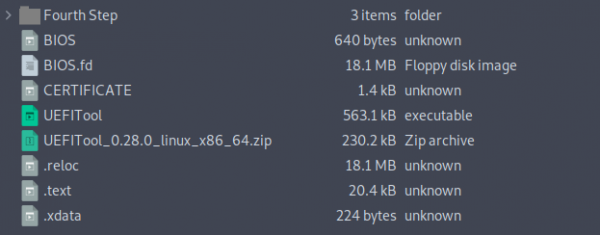

Step 4 da questa estrazione si trovano diversi file nella cartella in cui è avvenuta tale estrazione, quello che a noi serve è il file .reloc che sembra essere l'immagine del bios effettiva dal momento che UEFITool la riconosce come valida.

.reloc.zip



Ecco cos'altro è possibile trovare dall'estrazione del file "BIOS.fd", in cui il file .reloc non compresso pesa 18MB




Step 5, tutto questo gioco per cosa?

Ora le ragioni sono due:

- Ho trovato da quell'immagine BIOS l'offset per il CFG Lock (qualora dovesse essere necessario)


- Pensavo con l'aiuto di @Gengik84 di poter estrarre le tablelle ACPI dall'immagine BIOS (anche per avere più chiarezza in merito al trackpad qualora la sua natura fosse visibile/intuibile dal DSDT o da altre tabelle)



Speriamo di riuscirci :classic_smile:



Edited by A23SS4NDRO
  • Thanks 1
Link to comment
Share on other sites
A23SS4NDRO Senior Member

A23SS4NDRO

Posted
  • Author
Posted (edited)

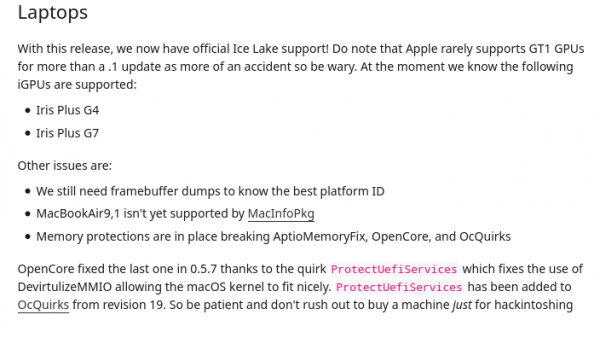

Aggiornamenti in merito al supporto Ice Lake da Khronokernel (source)



Yup, 10.15.4 beta 6 supports it, couple small problems:



* Clover no longer boots for many users(beta 6 issue) - this was fixed in 5107


* intel added memory protection to the firmware which takes up 2GB of the memory map



First issue is fixed by either waiting for Slice to fix clover *again* or use OpenCore which has OOB support.



Second one is solved with OpenCore again, version 0.5.7 adds a new quirk called ProtectUefiServices which gets around the memory protection issue. Problem is 0.5.7 is still being worked on and won't be officially released until start of April(but you can build it yourself)

Other thing I'd be worried about is iGPU support, atm we only know the following are supported(as the new MacBookAir uses them):

* Iris Plus G7
* Iris Plus G4

I'm most guessing because Apple's an ass and won't release exact models. So have to go by what's been released.





Traduzione



Sì, 10.15.4 beta 6 lo supporta, con piccoli problemi:



* Clover non si avvia più per molti utenti (problema beta 6) - questo problema è stato risolto nel 5107


* Intel ha aggiunto una protezione della memoria al firmware che occupa 2 GB della mappa di memoria



Il primo problema viene risolto aspettando che Slice ripari nuovamente Clover oppure utilizzi OpenCore con supporto OOB (out of the box - nativo).



Il secondo è di nuovo risolto con OpenCore, la versione 0.5.7 aggiunge un nuovo Quirk chiamato ProtectUefiServices che aggira il problema di protezione della memoria. Il problema è che 0.5.7 è ancora in fase di sviluppo e non verrà rilasciato ufficialmente fino all'inizio di aprile (ma puoi fare il build da solo).



Un'altra cosa di cui mi preoccuperei è il supporto iGPU, al momento sappiamo solo che sono supportati solo i seguenti (poiché il nuovo MacBookAir li usa):

* Iris Plus G7 (in utilizzo sul i7 1065G7 appunto)
* Iris Plus G4

Sto solo supponendo poiché purtroppo Apple non rilascerà modelli esatti (se userà iGPU differenti), quindi la scelta migliore sarà andare con i modelli esatti (G4 e G7)



Edited by A23SS4NDRO
Link to comment
Share on other sites
A23SS4NDRO Senior Member

A23SS4NDRO

Posted
  • Author
Posted

Don't worry, non c'è problema

Buona notizia: il laptop è stato spedito il 28/03/2020, penso che arriverà entro una settimana o due circa

Quindi estrarrò tutto appena arriverà, che tool mi consigli di usare per rimanere solo su OpenCore?

Quelli che mi vengono in mente per ora sono solo acpidump da linux, ce ne sono altri per UEFI shell specifici per opencore



Link to comment
Share on other sites
  • 2 weeks later...
A23SS4NDRO Senior Member

A23SS4NDRO

Posted
  • Author
Posted (edited)

Mi manca pochissimo, sto finendo la EFI di OpenCore, ho anche aperto un issue per quanto riguarda il framebuffer per G7 (ice Lake)

Penso che abbiano gia' fatto tutti i dump necessari, manca solamente che li pubblichino (gia' sono usciti i seriali su MacInfoPkg)

Edited by A23SS4NDRO
  • +1 1
Link to comment
Share on other sites
A23SS4NDRO Senior Member

A23SS4NDRO

Posted
  • Author
Posted
1 hour ago, foskvs said:

Curioso che le USB siano sul DSDT. Hai già aggiornato il bios oppure ti sei fiondato subito su macOS?

Ho aggiornato il Bios da v1 a v3, riestraggo le ACPI per avere un riferimento più preciso.

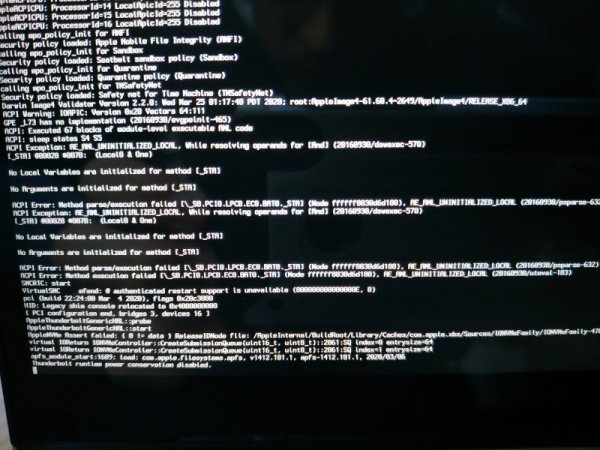

Ora sto cercando un workaround per la batteria, mi potreste aiutare con questo errore?


origin.zip

Link to comment
Share on other sites
A23SS4NDRO Senior Member

A23SS4NDRO

Posted
  • Author
Posted (edited)

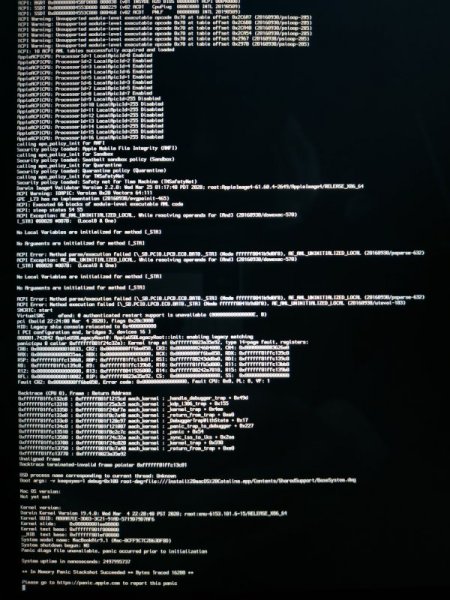

Ok, quella che mi hai mandato aveva un paio di quirks off per quanto riguarda il Memory attributes table, infatti panicava su "Fault CR2"



L'ho risolto utilizzando SyncRuntimePermissions e RebuildAppleMemoryMap, dal momento che il log di opencore mi dà MAT support 1


Edited by A23SS4NDRO
Link to comment
Share on other sites
  • Administrators
Gengik84 Senior Member

Gengik84

Posted
  • Administrators
Posted
Adesso, A23SS4NDRO ha scritto:

Ok, quella che mi hai mandato aveva un paio di quirks off per quanto riguarda il Memory attributes table, infatti panicava su "Fault CR2"



ok, non ho guardato la configurazione generale, solo fatto alcune piccole modifiche e fatto un dsdt al "volo" 🙂



Link to comment
Share on other sites
  • Administrators
Gengik84 Senior Member

Gengik84

Posted
  • Administrators
Posted

riparti da zero, senza cancellare parti dal config

con dsdt etc

poi

CustomSMBIOSGuid = YES

poi

Smbios/UpdateSMBIOSMode = Custom



poi hai messo MacBookAir9,1

attenzione: se non è completamente in database non va bene usare solo Generic, quindi in caso prova altro smbios



nvram/add/47xxxxxxxx: metti anche -igfxvesa

Link to comment
