Ciao Gengik

qualche settimana fa mi hai aiutato a sistemare  la mappatura sulla scheda in firma. Usando recentemente Hackcheck mi sono accorto che nel conteggio delle porte compariva una HS09 ,regolarmente disabilitata nel ssdt,  per altro con proprietà 0x09 (la usbc sulla scheda è HS02/SS02 quindi anomalo) mentre mancava all'appello SS08,  usb3front regolarmente abilitata e definita su ssdt.

Ho verificato che:

-la porta usb3 assente  legge solo device usb2 come HS08

-l'errore era presente anche nel vecchio ioreg fatto dopo la mappatura quindi, come al solito, ho fatto un ricontrollo da cialtrone.

Tuttavia anche ripetendo tutta la procedura e ricompilando da capo ssdt7 vergine ho ritrovato lo stesso errore, sono riuscito a risolverlo solo eseguendo un cut della sezione relativa a HS09 nel ssdt (poi salvato senza errori ).

In questo modo nel conteggio è scomparsa hs09, riapparsa SS08 adesso regolarmente funzionante anche con device USB3 (questa volta compiutamente verificato)

Posto la questione per capire se quello che ho fatto, al di là del risultato pratico, sia corretto o no: non conosco le regole ACPICA quindi non so valutare se la tabella in questione è corretta al di là delle semplici correzioni compilate sulle singole porte.

[Gengik84]

7 minuti fa, Ramirez71 ha scritto:

Tuttavia anche ripetendo tutta la procedura e ricompilando da capo ssdt7 vergine ho ritrovato lo stesso errore, sono riuscito a risolverlo solo eseguendo un cut della sezione relativa a HS09 nel ssdt (poi salvato senza errori ).



cosa intendi con "cut"?

cancellato tutto relativo alla porta?

[Ramirez71]

23 minuti fa, Gengik84 ha scritto:

cancellato tutto relativo alla porta?

Esatto. Stasera non posso, domani allego tabella vergine e tabella tagliata, così capisci meglio

[Gengik84]

non è una gran operazione quella

credo si possa disattivare comunque in modo migliore

@Ramirez71

trovato il tuo SSDT

questo è HS09

            Method (_UPC, 0, NotSerialized)  // _UPC: USB Port Capabilities
            {
                If (LEqual (H9TC, Zero))
                {
                    If (LEqual (And (UMAP, 0x0100), 0x0100))
                    {
                        Return (GUPC (One))
                    }
                    Else
                    {
                        Return (GUPC (Zero))
                    }
                }
                Else
                {
                    Return (\_SB.UBTC.RUCC (H9CR, One))
                }
            }



Sostituisci con



           Method (_UPC, 0, NotSerialized)  // _UPC: USB Port Capabilities
            {
                        Return (GUPC (Zero))
            }



[Ramirez71]

Heee.... Avevo il sospetto che fosse un po’ poco ortodosso: domani pomeriggio quando sono a casa  provo e faccio sapere

Grazie buona serata

[Ramirez71]

21 ore fa, Gengik84 ha scritto:

credo si possa disattivare comunque in modo migliore

Buongiorno Gengik

ho applicato la modifica che mi hai suggerito, all'atto pratico funziona - nel senso che le porte viste e funzionanti sono solo quelle attivate -  ma da ioreg e hackcheck saltano fuori delle porte definite come 0x09 anche se nel SSDT sono definite con proprietà e carattere corretto ti allego dei riferimenti. Domanda importante: cosa c'è di bacato in questi risultati? cosa devo cercare di più specifico?  Ovviamente mi piacerebbe venirne a capo nei limiti del possibile.





SSDT7 tutti.zipCut HS09.ioreg.zipFix HS09.ioreg.zip



[Gengik84]

prova

SSDT-7.aml.zip

[Ramirez71]

Ottimo!!!!!

Ancora grazie!!!!

Adesso capisco perchè ICanaro si tiene alla larga dalle gigiobite...

A parte le battute, ho applicato la modifica anche a ss06 che dava lo stesso errore.

[Carbo]

Ciao a tutti, ho letto la guida ma sono in difficoltà... dovrei mappare le USB del portatile (Fujitsu E752 - Ivy Bridge) e quelle del Desktop (P8Z77-V LE Plus - Ivy Bridge)

Allego IOREG e DSDT di entrambi, almeno per capire se la parte facile l'ho fatta bene🙃

IOREG+DSDT_Desktop.zip IOREG+DSDT_NB.zip

[Gengik84]

Ciao, prova a mettere i rename EHCx to EH0x DSDT.aml.zip

controlla se le usb ti funzionano anche senza mapparle

Se non erro vedo applicata la vecchia path multiplex, questa non è più necessaria e anzi può creare problemi quindi in caso rifai il dsdt da quello pulito ma senza applicare tali modifiche

[Carbo]

Provato l tuo e va bene, poi ho preso e modificato il DSDT vergine, al quale ho messo EH0x al posto di EHCx, puoi dargli un'occhiata per vedere se per caso ho accidentalmente messo la patch Multiplex?

A prima vista non mi sembra, ma sto invecchiando...

Comunque anche questo sembra andare bene

DSDT-3.aml.zip

[Gengik84]

La patch aggiungeva nel 80% dei casi il method _OSC, nel restante dei casi lo modificava

su questo DSDT, rispetto al precedente non c'è, quindi mi sembra ok



[Carbo]

Ora, per il NB Fujitsu mi funzionano le USB3 e una delle USB2, inserito patch port limit e USBInjectAll ma quella porta non funziona ancora, da notare che su El Capitan fiunzionano tutte; stasera proverò a fare un IOREG da El Capitan per capire su quale porta agire

[Carbo]

Ok, scoperto l'arcano... l'iniezione nel DSDT di El Capitan è diversa da quella del DSDT che ho rifatto per Catalina; rimesso tutto come doveva essere e tutte le USB funzionano senza mappature.

Ora devo far funzionare la luminosità, la vecchia patch PNLF non funziona, c'è qualcosa di preconfezionato?

Edited May 9, 2021 by Carbo

[Perdu]

per non sporcare altri argomenti proseguo qui

non mi vede le usb3 anteriore e posteriori

mentre vede bene le usb2

allego ioreg

e il primo ssdt che avevamo fatto @Gengik84 gli potresti dare un'occhiata Grazie a prescindere

Archivio.zip

[Gengik84]

E' la tua mappatura, questa rimane e non cambia quindi o hai problemi in quell hub oppure facesti male la mappatura.

[goldbr]

Buongiorno,

mi stavo avventurando nella mappatura con il "metodo consigliato".

Ebbene, aprendo ioreg e inserendo un drive USB 2.0 non me lo vede da nessuna parte.

Ma nel frattempo lo legge il MAC. Stessa USB2.0 su una porta del case che funziona con la 3 non me la vede proprio (neppure il MAC).



[Gengik84]

Devi guardare sotto XHC su ioreg

[goldbr]

3 minuti fa, Gengik84 ha scritto:

Devi guardare sotto XHC su ioreg



il disco è USB è aperto e letto



5 minuti fa, Gengik84 ha scritto:

Devi guardare sotto XHC su ioreg

fra l'altro, la mia versione di IOREG è la 2.1. Non c'è il link diretto al download sulla guida.

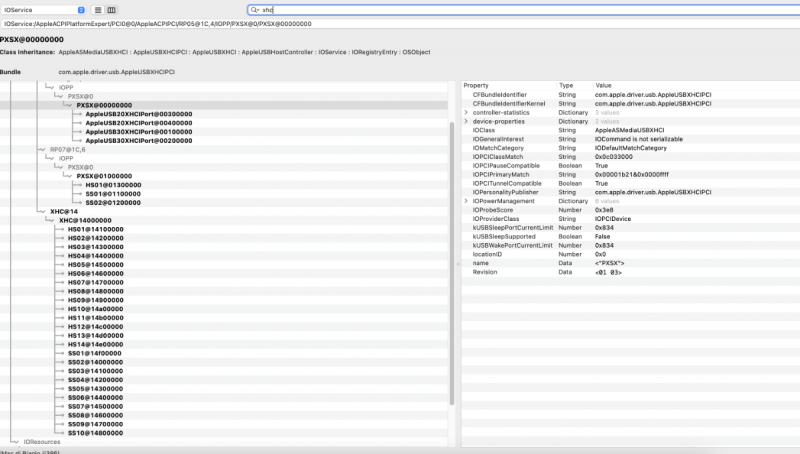

Poi quando nella guida c'è scritto di andare su XHC non è specificato come. Io ho fatto un find dal branch IOServices, ma non è specificato. A te può sembrare superfluo, ma ti assicuro che non lo è

[Gengik84]

non devi fare la ricerca

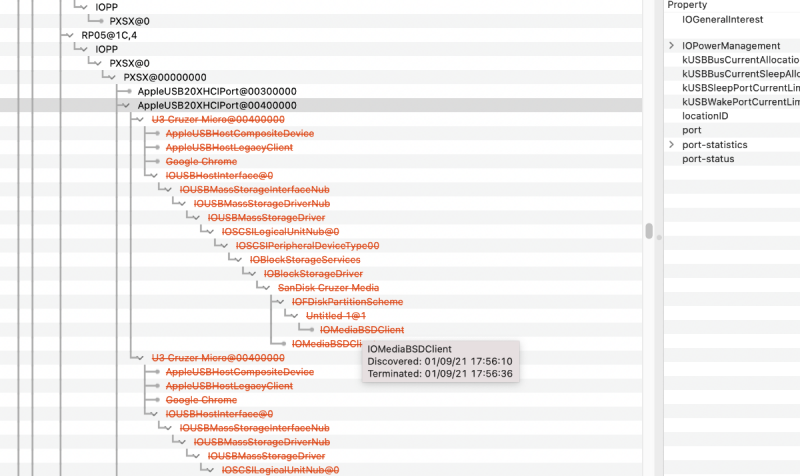

scorri in basso fino a trovare XHC, quando espelli poi la usb, la porta in questione diventerà "rossa"

[Ramirez71]

Se non riesci a mappare con ioreg prova con Usbmap di CropNewt dovrebbe essere incluso in ocpackage/tools altrimenti qui: https://github.com/corpnewt/USBMap

(comunque sarebbe meglio usare ioreg)

Edited September 1, 2021 by Ramirez71

[Gengik84]

@Ramirez71 sei Off-Topic riguardo a questo Topic-Guida.

[Ramirez71]

14 minuti fa, Gengik84 ha scritto:

@Ramirez71 sei Off-Topic riguardo a questo Topic-Guida.

Perdonami @Gengik84 voleva essere solo un consiglio per visualizzare i nomi delle porte



18 minuti fa, Ramirez71 ha scritto:

(comunque sarebbe meglio usare ioreg)

 Non pensavo che questo potesse inficiare la procedura ne tantomeno disturbare, spero sia chiaro 🙏

[Gengik84]

14 minuti fa, Ramirez71 ha scritto:

Perdonami @Gengik84 voleva essere solo un consiglio per visualizzare i nomi delle porte



ma dai, figurati nessun problema 😁

[goldbr]

1 ora fa, Gengik84 ha scritto:

ma dai, figurati nessun problema 😁

Grazie @Ramirez71 per ora continuo così

@Gengik84 grazie sempre per la tua disponibilità



E niente... le due porte del case Corsair le USB2 non le legge e neppure le visualizzo nell'albero.

Dietro ho provato una porta con USB2 ma non si capisce dove afferisce
