MSI B450M-A PRO MAX - 3700X - RX 580 in Case PowerMac G4 QuickSilver

[philarticolo31]

Ciao a tutti,
dopo l'hack intel, complice il recupero di un case di un G4 Quicksilver e dell'hardware che mi era avanzato da un altro progetto, negli ultimi giorni mi sono cimentato nella mod del case per alloggiare i seguenti componenti:



Cpu: Ryzen 7 3700X
Mobo: MSI B450M-A PRO MAX
GPU: RX 580 Sapphire

32GB DDR4 RAM

Un misero 256GB Nvme di marca sconosciuta 😄



Con l'aiuto preziosissimo di @fabiosun e il tifo di @tomnic siamo riusciti in modo molto agile a portare a termine l'installazione di macOS BigSur utilizzando come base i config presenti in OCAT.

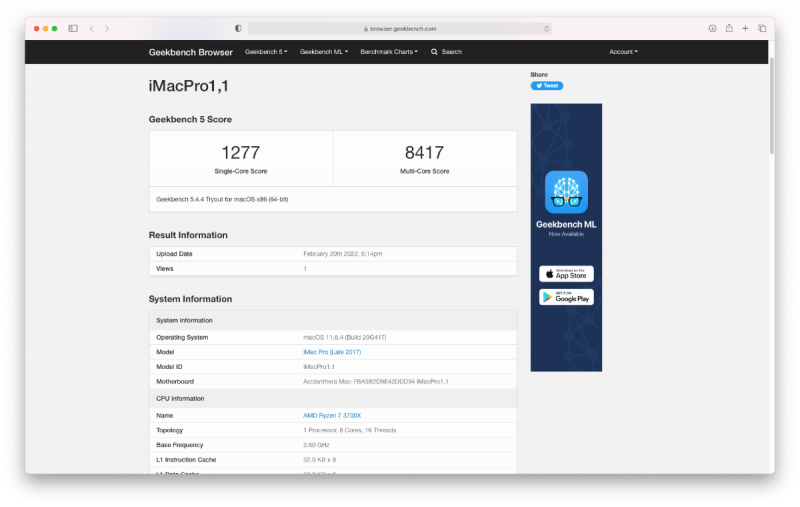

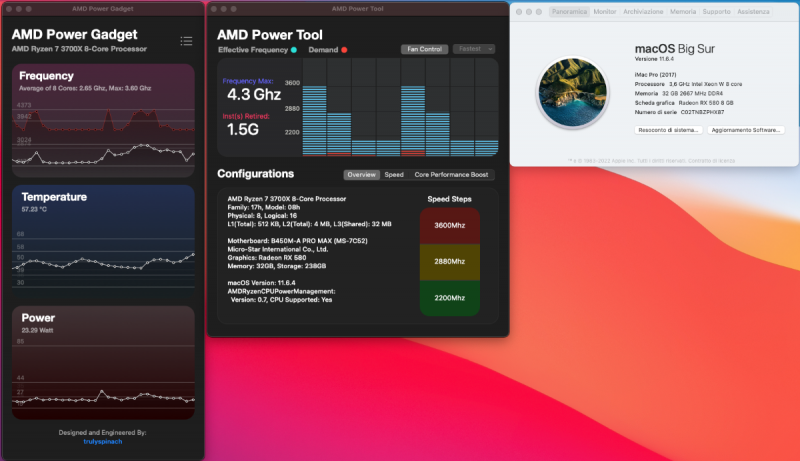

Lascio qualche benchmark, qualche foto e la EFI.



Tenete presente che non sarà il mio mainHack quindi non ci sono kext per bluetooth o wifi.



Nel prossimo commit di OCAT sarà integrato anche il preset per questa configurazione.





Devo dire che, ricordando il parto trigemellare che era stato il mio hack Intel in firma, questo è stato davvero una passeggiata di salute...
Quasi che potrei farlo come esercizio di stile anche sul pc da gaming con 5950X, B550 e 6800XT 🥶



Per quanto riguarda la mod del case del G4, non ho fatto nulla di particolare se non rimuovere le lamiere inutili e praticare qualche foto per poi fissare la scheda madre al case.
Purtroppo le temperature non sono ottimali e sicuramente andrà rivisto qualcosa in termini di airflow, posterò foto dell'interno quando avrò raggiunto uno stato di ordine interno e decenza 🙂



Prossimi upgrade?

Sicuramente trovare una scheda video, dato che la Rx 580 con la quale ho eseguito l'installazione ora è ritornata sull'hack intel 😄

Penso di andare su una umile Rx 560...



EFI_B450M-3700X-RX580.zip

[tomnic]

Moltoo belin! Braooo

[Ramirez71]

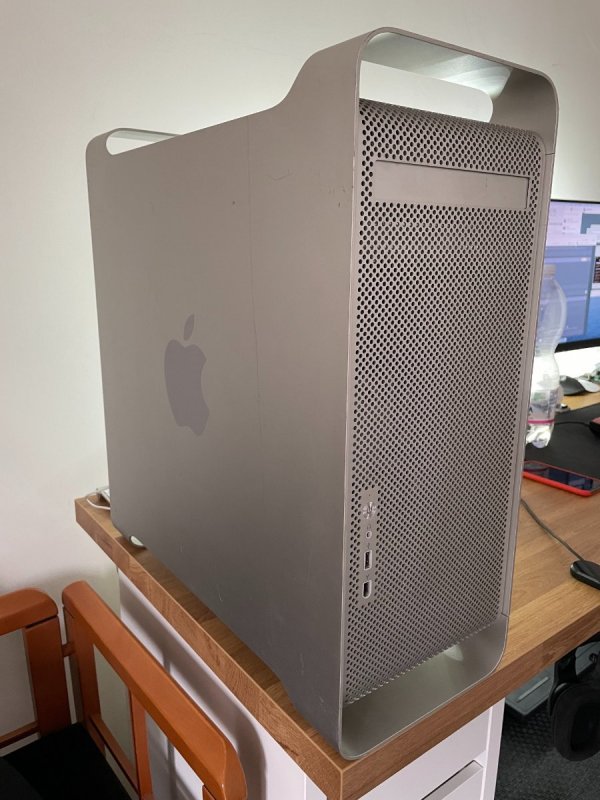

Ciao @philarticolo31 bella macchina davvero, mi piace la scelta di aver lasciato il G4 esteticamente intatto.

Il 20/2/2022 at 21:39, philarticolo31 ha scritto:

Purtroppo le temperature non sono ottimali e sicuramente andrà rivisto qualcosa in termini di airflow, posterò foto dell'interno quando avrò raggiunto uno stato di ordine interno e decenza 🙂

Si tratta del problema principale con questa modd. La prossima settimana ti mando alcune immagini della mia soluzione anche se miracoli non ne fa.

[philarticolo31]

21 ore fa, Ramirez71 ha scritto:

Ciao @philarticolo31 bella macchina davvero, mi piace la scelta di aver lasciato il G4 esteticamente intatto.

Si tratta del problema principale con questa modd. La prossima settimana ti mando alcune immagini della mia soluzione anche se miracoli non ne fa.

Grazie!
l’idea era di tenerlo originale, è un Mac “da show” ..

È ancora work in progress quindi sono aperto a spunti per migliorare l’airflow!
Attendo con ansia 🙂

Edited February 26, 2022 by philarticolo31

[Ramirez71]

Ciao @philarticolo31 oggi purtroppo giornatuccia ma ti mando qualche scatto  fatto in fretta, perdona la qualità scadente.

ribadisco che le mie scelte a contifatti non fanno miracoli perchè il flusso d'aria non è granchè soprattutto in uscita tuttavia non rovinano l'estetica originale.

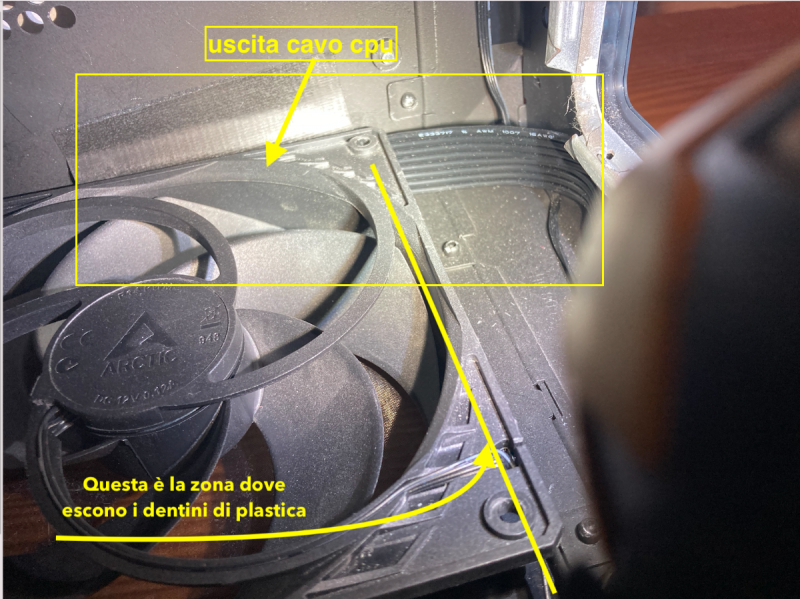

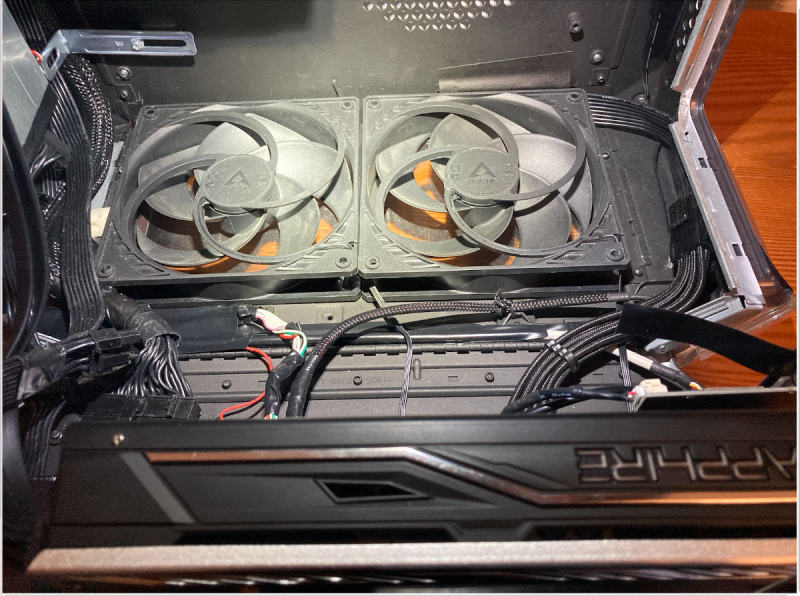

1-sul fondo si possono istallare due ventole, quelle in foto sono da 14 e se decidi per questa misura considera che i i profili inferiori delle placche posteriori  entrano nel case metallico con 5 dentini: quando decidi dove posizionare la ventola devi tenerne di conto perchè con le 140 siamo al limite.

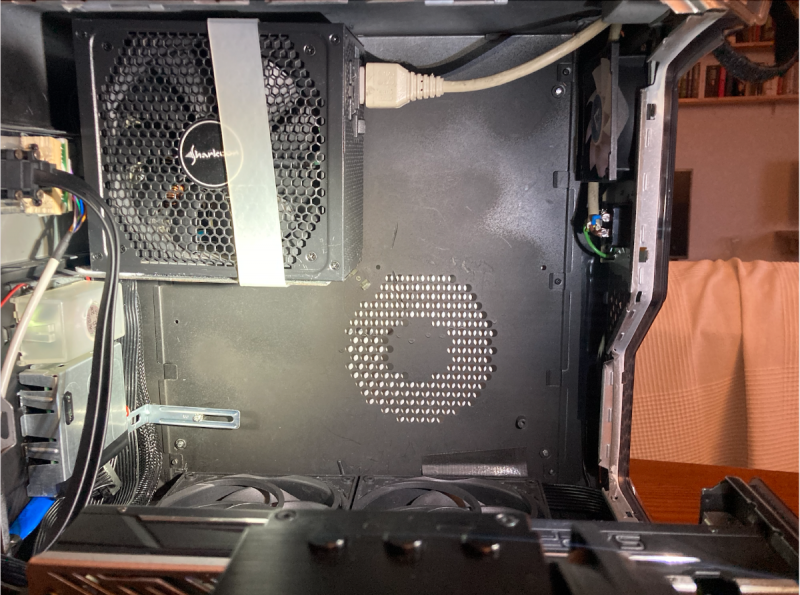

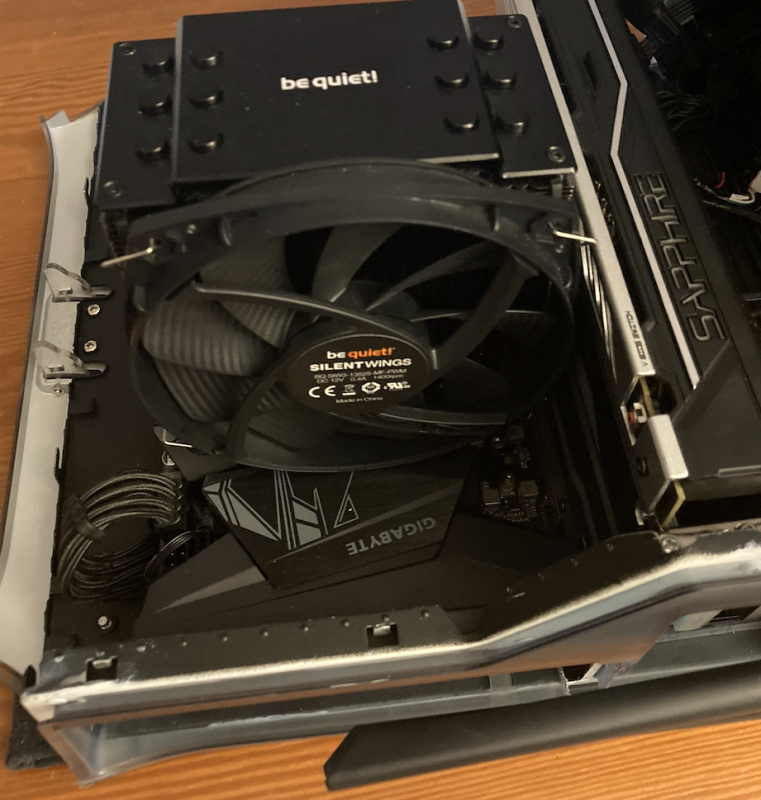

2- la psu l'ho spostata sul davavti per far posto al dissipatore. altezza max inferiore a 160. anche qui necessario valutare gli ingombri dell dissi. a me è toccato spostare la ventola in posizione pull

se usi un dissi più alto devi tagliare una parete del case

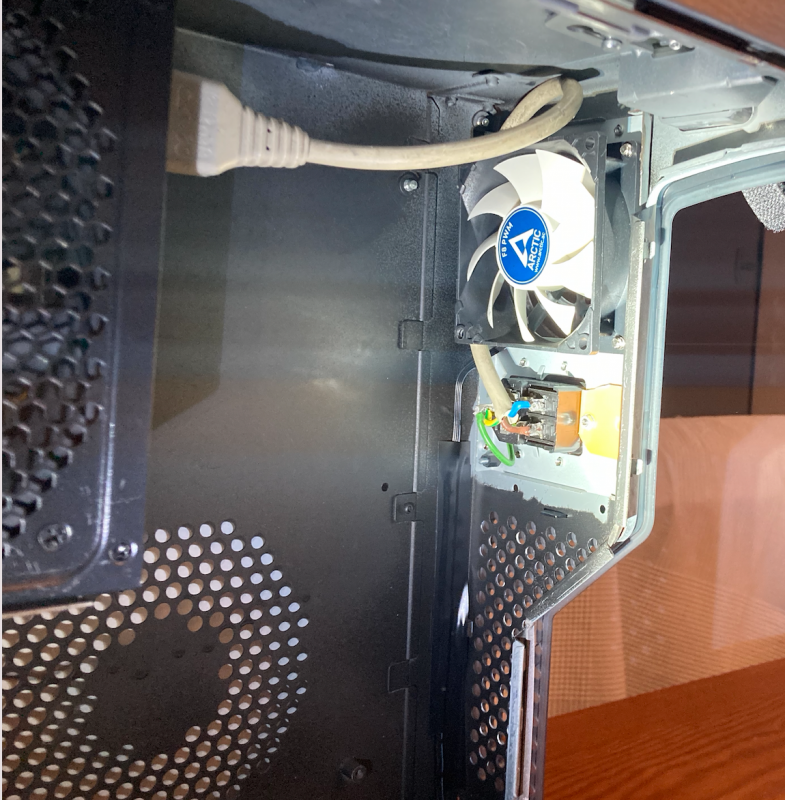

3- sul posteriore al posto della psu ho messo il culo di una vecchia psu con una ventola da 80... pero pwm ehhhh!





domani ti spiego del passaggio cavi

Buona serata

Edited February 28, 2022 by Ramirez71

[philarticolo31]

Ciao @Ramirez71 grazie per le foto e per gli spunti!


a livello di dissipatore io ho un low profile quindi non ho problemi di spazio… però spostare il psu un avanti potrebbe aiutarmi per altre ventole e schede video.. è una cosa che hon avevo valutato.


per quanto riguarda il fondo mi spiacerebbe un po’ tagliare tutto per far installare delle ventole, ma effettivamente non è che ci siano molte alternative



intanto grazie!!







[Ramirez71]

Beh se sposti davanti la psu hai più aria in zona cpu, inoltre i nuovi trasformatori, a differenza di quelli di 20 anni fa, non sono progettati per far passare l’aria in modo rettilineo, quindi teoricamente dovresti far uscire meglio l’aria. Il lato negativo è che con una psu atx modulare da 16 cm di lunghezza non ti resta posto per un frontalino con usb lettore card e prese microfono (mi sarebbe proprio piaciuto).
C’è anche l’opzione di metterla sul fondo vicino al retro, con la ventola che aspira dal fondo attraverso un’apertura. Se la componente fosse non modulare potresti comunque aggiungere una ventola accanto e la parte superiore sarebbe tutta libera. Ovviamente va valutato l’ingombro in altezza, temo che si debba rinunciare ad aggiungere altre schede PCIe.

[philarticolo31]

beh tieni conto che a me sul frontale non interessa avere porte USB, quindi sarebbe già fattibile..
nel weekend provo a studiarmi un pò un modo..

il vero problema è che ad oggi non ho una GPU da metterci dentro (la 580 l'ho presa in prestito dal mio altro hack).. con quella non c'è spazio per una ventola nella parte laterale sotto alla PSU, è troppo grossa.
ho provato a recuperare una 560 aero su ebay, ma l'asta era arrivata a 170€ , prezzo assurdo.



è un pò work in progress il progetto di questa build 😅



PS: ho visto ora che per i cavi della PSU hai usato delle prolunghe, mi sa che dovrò prenderle anche io

Edited February 28, 2022 by philarticolo31

[Ramirez71]

13 ore fa, philarticolo31 ha scritto:

ho provato a recuperare una 560 aero su ebay, ma l'asta era arrivata a 170€ , prezzo assurdo.

Ehhhhhh... No non ne vale la pena, men che meno per quelle nuove di fascia bassa che comunque costano uno stonfo.

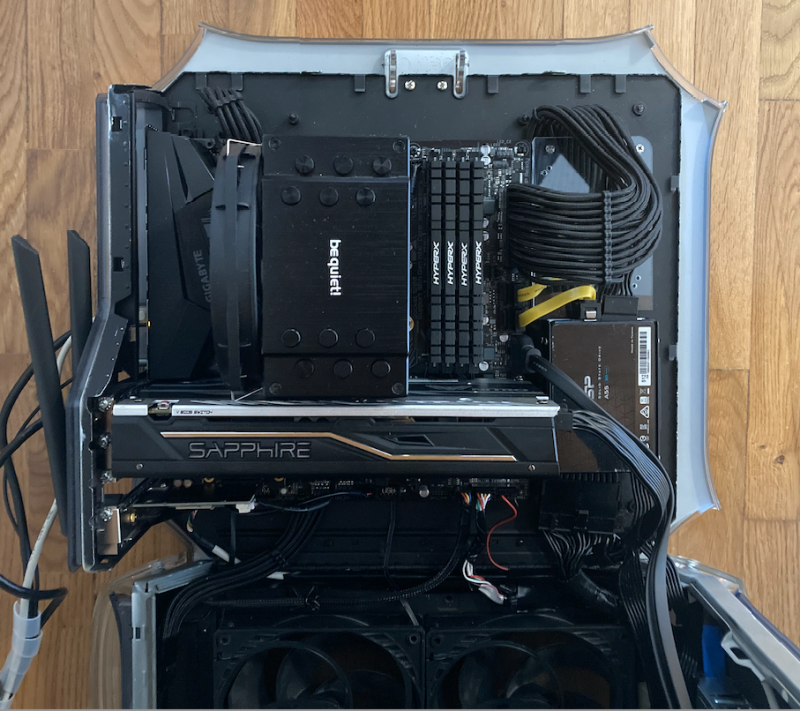

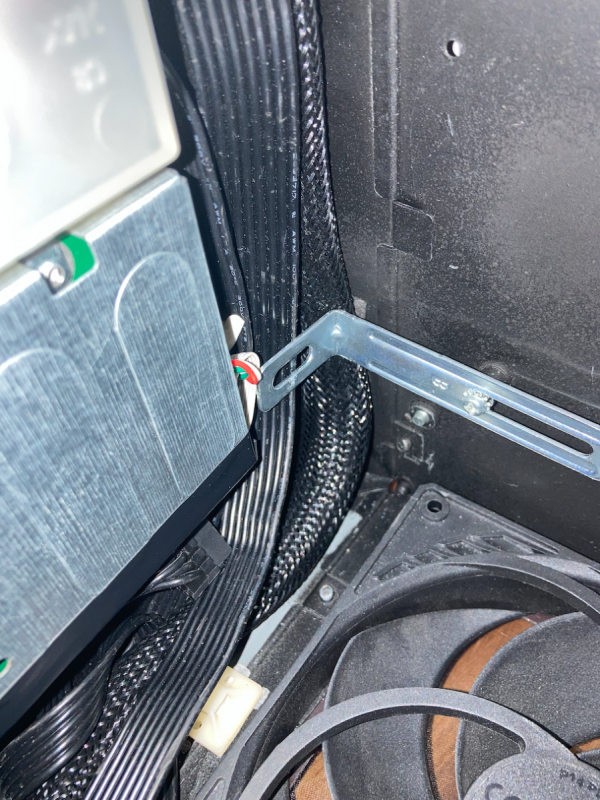

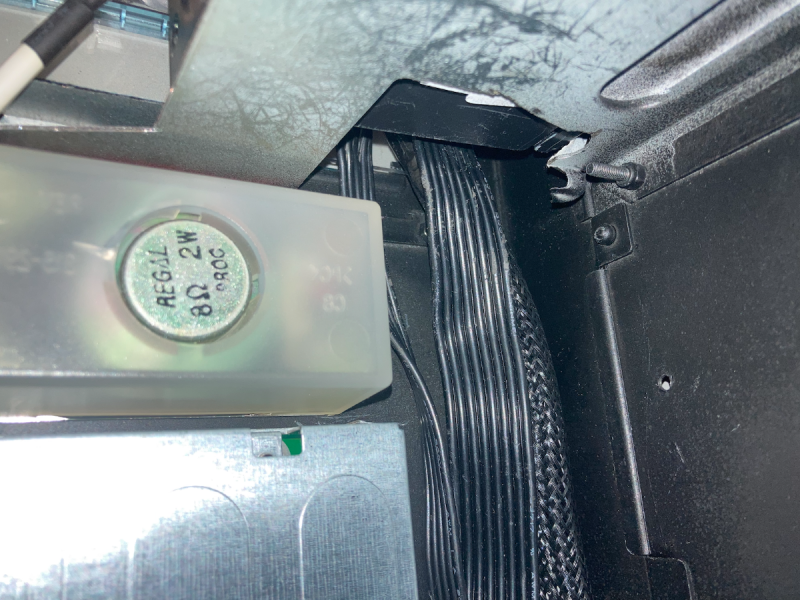

ti mando anche qualcosa sul passaggio cavi ma secondo me questo è un aspetto che è strettamente legato all'hardware personale. Purtroppo non va sottovalutato perche può creare diversi problemi a causa del fatto che per accedere all'interno di fatto muoviamo la scheda quindi flettiamo molti  cavi che  sono stati pensati per essere montati e lasciati fermi. Il cavo psu l'ho fatto passare nell'intercapedine tra fianco fisso in plastica e box metallico, quindi sbuca nell'angolo diametralmente opposto alla psu; da li con una prolunga passa sotto la mobo.

Gli altri cavi escono sotto la mensola della psu, vengono tenuti vicini allo spigolo ( ma senza essere bloccato del tutto) quindi arrivano direttamente agli attacchi tranne il cavo atx che è stato prolungato (work in progress anche per me visto che la mia prolunga è troppo lunga e fa una matassa enorme!). Avrei preferito usare la prolunga nell punto in cui si flette ma cosi la matassa sarebbe stata spostata sopra la ventola e fatta con un cavo meno fressibile... come dicevo dipende anche da cosa stai usando, posizione delle spine, tipo di gpu etc.

Tutti i vari cavettini tipo pannello I/O ventole etc sono stai fermati sul box usando delle strisce di nastro (nero nel mio caso), soluzione poco ortodossa ma alla fine molto molto funzionale.

Spero di esserti stato utile.









[philarticolo31]

grazie delle dritte!!
appena ho un attimo di tempo mi metterò all'opera per vedere di migliorare la situazione del mio, adesso dentro è veramente un disastro.
il tuo computer è già mooooooolto più ordinato 🙂

[carlo_67]

metti un dissipatore cpu a liquido, anche economico







e dato che devi prendere la 560 vedi una pulse itx, che è 6 cm più corta

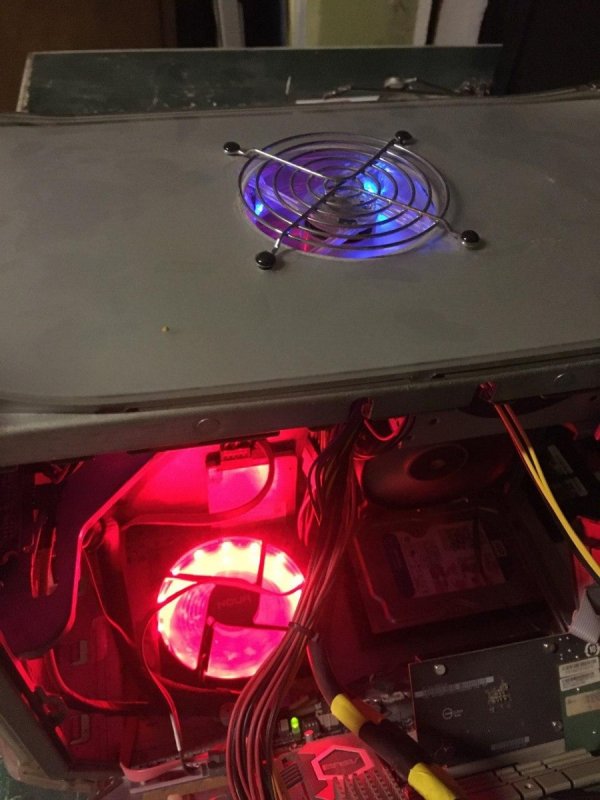

ventola emissione aria in basso da 12cm, come vedi, una in alto ad estrazione, questa nota bene devi posizionarla almeno a 4 cm dall'alimentatore, seno avrai problemi ad inserire il pannello superiore e smontare l'alimentatore se ne avrai bisogno.

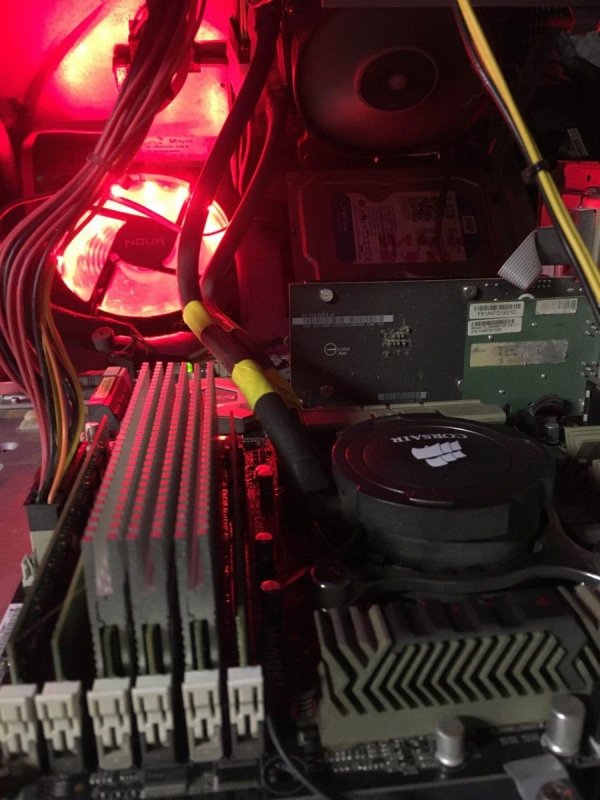

vedi dove ho messo il radiatore? al posto della ventola ad estrazione originale

non far caso alla polvere sono che mesi che non pulisco😀

[Ramirez71]

@carlo_67 sei un grande!

L’unico modo per far defluire l’aria calda difatti è quello di aprire dei fori superiori con buona pace dell’estetica  Original.

Io ci sto pensando ma il pannello superiore è semitrasparente e se faccio una porcata poi si nota troppo.


[carlo_67]

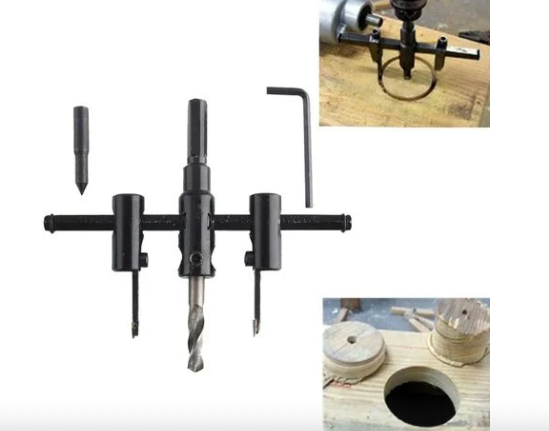

be se usi questa vai come un burro



[Ramirez71]

👍👍👍👍👍👍👍

È nella lista delle cose che mi servono!!!!!!!

Ma taglia anche la lamiera?

[carlo_67]

io ho anche quella per la lamiera, se vai in ferramenta la trovi

pero calcola che quella superiore è un decimo e zincata quindi ti conviene farla con un frullinetto (occhio agli occhi e ai trucioli, ti conviene smontare tutto prima) e disco da taglio

e la fai quadrata, tanto poi copri con il canterino e li la fai tonda

[Ramirez71]

Si praticamente i fori sotto gli ho fatti così: è per questo che sono un po’ titubante: conosco me stesso 🤣🤣🤣🤣😂😂

Grazie per la dritta.
@philarticolo31 quando ci lavori poi facci vedere come ti è venuto.

[philarticolo31]

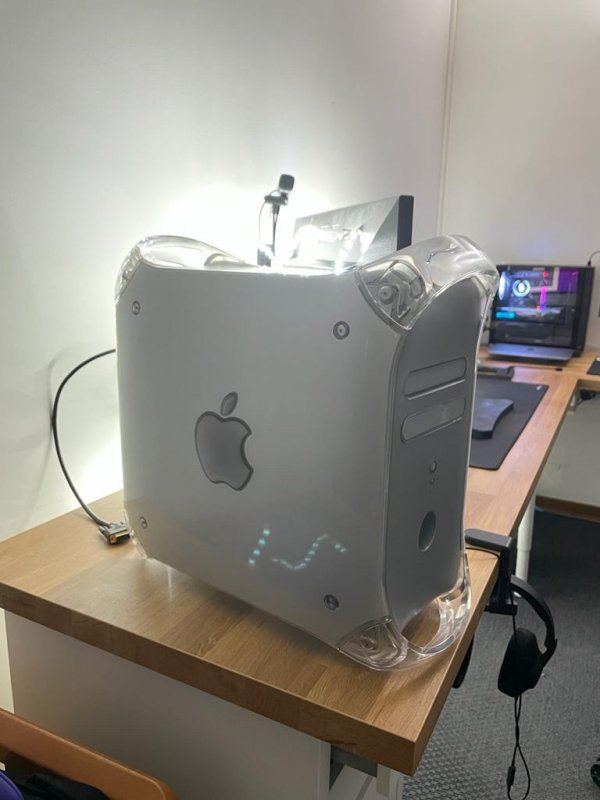

Mi sono dimenticato di postare...
ma nel tempo il G4 è..... cresciuto......

(L'hardware all'interno è rimasto uguale)



[carlo_67]

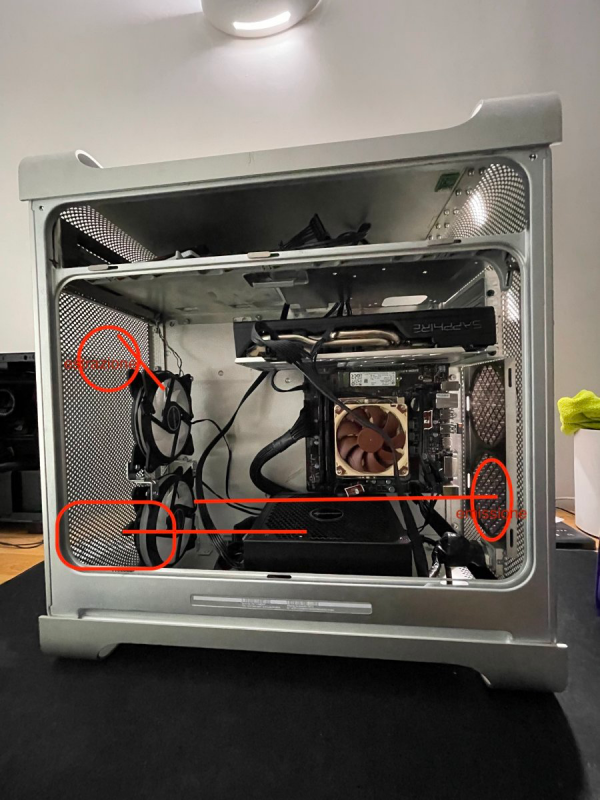

ora ci stai largo, comunque io farei delle modifiche

da come vedo hai la. ventola dell'alimentatore ad estrazione, vicino a quella della cpu ad emissione,
