Aiuto per dump ACPI

[Ramirez71]

Buongiorno a tutti

sto cercando di fare la mappatura USB della hack in firma e ho riscontrato problemi con le tabelle dsdt relative che non riesco a leggere in MacIals:

inizialmente ho provato a fare il dump con SisReport istallato su una chiave priva di installer e con OC in efi identico a quello di boot (versione debug recente) ottenedo questo:SysReport.zip

quindi ho iniziato a cercare le tabelle con MacIals,  alcune vengono "lette" (aperte se vogliamo) cosi: esempio.zip

mentre quelle nominate DSDT o SSDT-1 etc se aperte mi danno questo tipo di messaggi:esempio2.png.zip

Ho pensato a un errore nella procedura di dump così l'ho ripetuta eliminando i file .aml dalla cartella acpi di OC (aggiornato il config.plist) ma il risultato non cambia. Ho cercato su Google inserendo anche il contenuto del messaggio, ho scaricato nuovamente MacIals ma ancora nulla,  ho anche provato il dump con acpidump.efi ma dal piker non riesce e da openshell ho provato a scrivere i comandi (apparentemente in modo corretto) ma già dalla seconda stringa non mi riconosce come validi i caratteri inseriti anche se graficamente sono scritti come da guida.... purtroppo sono alle prime armi con questi aspetti dell'hack e mi sono arenato su cose probabilmente banali per alcuni di voi ma non saprei come altro imparare: non riesco a individuare il passaggio che non ho compreso.

Potreste darmi dei suggerimenti?

PS: ho inserito il topic qui perchè intendevo proseguire la postistallazione su Big Sur ma se ritenete opportuno ricollocarla nessun problema!



[Gengik84]

ciao

23 minuti fa, Ramirez71 ha scritto:

sto cercando di fare la mappatura USB della hack in firma e ho riscontrato problemi con le tabelle dsdt relative che non riesco a leggere in MacIals:



quello delle usb è SSDT-7



Non ho nessun problema a aprire le tabelle con MaciASL

Spoiler



Scarica quello che trovi qui in download e prova con questo

[Ramirez71]

Ok scaricato dal forum e funziona: bug in quello linkato in Dortania????? Boh...

 ho moltissimi altri dubbi circa il processo di post-installazione tuttavia prima di esporli voglio provare da solo a realizzare il fix delle porte e configurare correttamente PM,  vorrei venirne a capo in autonomia.

Grazie di tutto sei, e lo sappiamo tutti, un DRAGO!

[fabiosun]

dortania..non e' la legge..anzi.. (affermazione a responsabilità personale 😉 )



[Gengik84]

2 minuti fa, Ramirez71 ha scritto:

bug in quello linkato in Dortania????? Boh...

Mi sembrerebbe strano poi è acidanthera quello e non dortania

i bug ci sono su maciasl e non pochi ma non per questi casi...o almeno non gli ho visti

3 minuti fa, Ramirez71 ha scritto:

 ho moltissimi altri dubbi circa il processo di post-installazione tuttavia prima di esporli voglio provare da solo a realizzare il fix delle porte e configurare correttamente PM,  vorrei venirne a capo in autonomia.



Ti basta SSDT per il PM e niente di più alla fine

Per il resto, se hai bisogno non esitare a chiedere

[Gengik84]

45 minuti fa, Ramirez71 ha scritto:

PS: ho inserito il topic qui perchè intendevo proseguire la postistallazione su Big Sur ma se ritenete opportuno ricollocarla nessun problema!



Continua pure qui, magari poi cambiamo il titolo con uno più idoneo al contenuto qualora non riguardasse solo la mappatura

[Ramirez71]

2 ore fa, Gengik84 ha scritto:

Continua pure qui, magari poi cambiamo il titolo con uno più idoneo al contenuto qualora non riguardasse solo la mappatura

Ok direi ottimo, appena troverò altri ostacoli (temo saranno soprattutto in questo ambito) mi rifaccio vivo qui anzichè aprire altri topic.

Ringrazio per la disponibilità cercherò di meritarmela.

2 ore fa, fabiosun ha scritto:

dortania..non e' la legge..anzi..

Concordo: la sezione Comet Lake può per vari motivi confondere un babbano come me, inoltre alcune parti (tipo SisReport o USBMap) sono spiegate un pò in fretta (sempre in riferimento a neofiti tipo me chiaro!)

Bisogna ammettere però che Dortania resta un lavorone non da poco, se manca un pò di organicità ci può anche stare.

[Gengik84]

per la mappatura con le tue acpi, quindi SSDT-7 nel tuo caso, devi seguire la mia guida che trovi linkata nella mia firma

Se hai problemi chiedi e nel caso non riuscissi, allega ioreg della mappatura stessa e il config

[fabiosun]

9 hours ago, Ramirez71 said:



Bisogna ammettere però che Dortania resta un lavorone non da poco, se manca un pò di organicità ci può anche stare.

Personalmente mai usato Dortania

ed il lavorone che dici è aver organizzato un bel sito che raccoglie lavori di altri

spesso senza dare i giusti crediti a chi ha originato le cose ‘raccolte’

poi è chiaro, che è comodo se non si ha la voglia o la pazienza, o solo il tempo di ricercare le fonti che hanno originato il lavorone...

molte le trovi qui da noi😉

E...qui da noi si riconoscono e citano le fonti di ispirazione sempre!

[Ramirez71]

Il 12/3/2021 at 21:22, Gengik84 ha scritto:

Se hai problemi chiedi e nel caso non riuscissi

Buongiorno, ho due problemi

Il primo relativo all'aplicazione della patch su ssdt per definire la tipologia delle porte.

Ho cominciato definendo Zero sulle porte da disattivare, non so se ho commesso errori allego tentativo per verifica: SSDT-7 NO PATCH.aml.zip

Successivamente ho azionato "patch, open, selezionato patch.txt, apply... ma le sezioni inerenti alle varie porte hanno mantenuto la stessa struttura, mi apettavo comparisse: (Geng (Zero,One)) tanto per capirsi! Allego ssdt dopo tentativo SSDT-7 PATCH ??.aml.zip : si possono inserire manualmente le correzioni? In altre parole: Gupc > Geng e si aggiunge la tipologia?

[Gengik84]

2 ore fa, Ramirez71 ha scritto:

si possono inserire manualmente le correzioni? In altre parole: Gupc > Geng e si aggiunge la tipologia?

Esatto devi farlo poi tu manualmente a secondo delle porte che devi disattivare etc..

[Ramirez71]

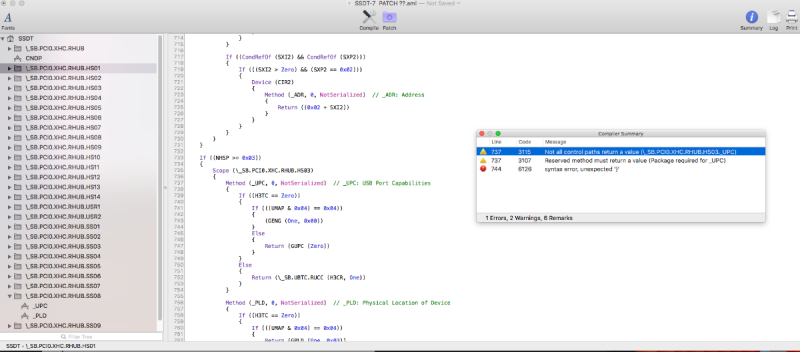

Solo sulle porte da tenere attive? ho provato a fare cosi ma quando al momento di salvarlo  mi ha reso questo errore sulla HS03 (solo su questa):



Nel pomeriggio ci riprovo con calma se riesco a salvarlo senza errori (o orrori se preferisci) te lo allego. A quel punto però dovrò capire come correggere il drop della tabella: per adesso vorrei sistemare intanto questo senza mettere troppa carne al fuoco.



[Gengik84]

non ci hai scritto Return ...

[Ramirez71]

1 ora fa, Gengik84 ha scritto:

non ci hai scritto Return ...

🙄

L'ho tagliato mannaggia!

Gengik se hai un minuto guarda se questo è compilato correttamente (la HS12 deve essere interna)

USB2 attive HS> 01,03,04,05,06,07, 08,12

USB3 attive SS 01, 03>>>>>>>>08.

Se andasse bene devo correggere questo drop caricato in ACPI>Add>Delete realizzato seguendo la guida di Dreamwithe

sicuramente l'ho interpretato male: config.plist.zip



[Ramirez71]

27 minuti fa, Ramirez71 ha scritto:

Gengik se hai un minuto guarda se questo

SSDT-7.aml.zip

Perdonami non avevo allegato il file

[Gengik84]

Si va bene

Riguardo al drop è già tutto scritto nella guida da ben molto tempo prima, sia tableID sia usando Lenght

ovviamente con opencore se usi tableID deve essere convertito in esadecimale...

1 minuto fa, Gengik84 ha scritto:

ovviamente con opencore se usi tableID deve essere convertito in esadecimale...

nel tuo caso sarebbe 78685F63 6D736434 mentre con clover direttamente xh_cmsd4

[Ramirez71]

55 minuti fa, Gengik84 ha scritto:

Riguardo al drop è già tutto scritto nella guida da ben molto tempo prima

OK fermi tutti sto naufragando: esattamente in quale guida trovo delle istruzioni per compilare il drop? Perdonami ma ho fatto una ricerca nel forum e non ho trovato delle indicazioni, tranne quelle che ti ho linkato,  ma non ho capito come fai a estrarre ( da dove si calcola insomma): 78685F63 6D736434.

comunque ho provato a inserirlo come Oem Tableid nel mio tentativo ma il caricamento di Big Sur si blocca qui opencore-2021-03-15-151925.txt.zip

quindi chiaramente c'è un errore nella forma o nel testo.

Comment>String> Drop(spazio)Nome ssdt(spazio)Table

Oem TableId>Data> 78685F63 6D736434

TableLength>Number>13918 (desunto dalla voce "Length " del SSDT-7)

TableSignature>Data>valore fisso 53534454?????

Dove sta l'errore?

Allego config bacato config.plist.zip

Perdonami se uso un linguaggio terra-terra ma per me si tratta della prima volta che provo  a cimentarmi con questi problemi e probabilmente non ho delle basi adatte a comprendere proprio tutto; pertanto potrei sembrarti presuntuoso nel farlo, in raltà mi piacerebbe comprendere un procedimento (anzichè limitarmi a ripeterlo a pappagallo) che una volta appreso posso gestire da solo.

Stasera cerco anche altre fonti su google poi domani, a mente lucida, ci riprovo.

Grazie della pazienza🙏

[Gengik84]

13 minuti fa, Ramirez71 ha scritto:

TableSignature>Data>valore fisso 53534454?????

indica SSDT, se converti da numero a stringa



13 minuti fa, Ramirez71 ha scritto:

TableLength>Number>13918 (desunto dalla voce "Length " del SSDT-7)

L'hai preso dalla tabella originale o dopo averla modificata?



Comunque se usi Lenght non usare TableID o viceversa

13 minuti fa, Ramirez71 ha scritto:

ma non ho capito come fai a estrarre ( da dove si calcola insomma): 78685F63 6D736434.

questo è il TableID della tabella ossia xh_cmsd4 che convertito da stringa a esadecimale da quel valore



puoi usare questo script per convertire da stringa a hex https://www.macos86.it/applications/core/interface/file/attachment.php?id=4744

Oppure PowerTool che trovi in download

[Ramirez71]

30 minuti fa, Gengik84 ha scritto:

indica SSDT, se converti da numero a stringa

Capita solo a me di sentirmi “ un minchia” o succede anche a altri! Si mi mancano le basi!!!!



32 minuti fa, Gengik84 ha scritto:

38 minuti fa, Ramirez71 ha scritto:



L'hai preso dalla tabella originale o dopo averla modificata?

Domani controllo



33 minuti fa, Gengik84 ha scritto:



Comunque se usi Lenght non usare TableID o viceversa

Rimuovo la voce dal drop o lascio il campo vuoto?

[Gengik84]

io ho lo stesso "nome" ossia TableID della tua tabella

uso proprio questo e su TableLenght ho 0

[dreamwhite]

3 hours ago, Gengik84 said:

io ho lo stesso "nome" ossia TableID della tua tabella

uso proprio questo e su TableLenght ho 0

Buonasera a tutti 🙂

@Gengik84 volevo chiederti: ha senso impostare la voce "All" su true per quanto riguarda il drop della tabella ACPI delle USB?

[Ramirez71]

Buongiorno a tutti

18 ore fa, Gengik84 ha scritto:

L'hai preso dalla tabella originale o dopo averla modificata?

No l'ho preso da una già modificata quindi ho riprovato a fare il drop sia con TableId sia con Length (o l'uno o l'altro) ma il boot si ferma sullo stesso errore ho anche provato a impostare il boleano All su entrambi: su true si blocca prima. Allego immagine del verbose per entrambi i casi.

Esiste un'altro modo per evitare il caricamento della tabella originale?

opencore-2021-03-16-100103.txt.zip

[Ramirez71]

Fermi tutti! Scusatemi! Sono un caprone impenitente e vi ho ho fatto perdere tempo per una belinata vergognosa: ho scritto male le voci dei siblings... Oem TableId staccato anzichè OemTableId, tutte così,(emoticon bomba a mano in bocca tolgo la sicura)!

Adesso boot pulito allego ioreg ( iMac.ioreg.zip) pare che la mappatura ci sia, devo ancora provare la velocità per capire se riconosce le differenze tra usb2 e 3 ma sono già sollevato.

Posso chiedere in questa sede alcune cose che non mi sono chiare relativamente sia alle usb ma anche più in generale?

[iCanaro]

5 minuti fa, Ramirez71 ha scritto:

una belinata vergognosa: ho scritto male le voci dei siblings... Oem TableId staccato anzichè OemTableId

sono i particolari a fare la differenza 😁 i sistemi non ammettono imprecisioni

[Ramirez71]

18 minuti fa, iCanaro ha scritto:

sono i particolari a fare la differenza

Ciao iCanaro Una volta tanto non sono i "centrimetri" 😄

Ti espongo le seguenti domande prima di proseguire nella post installazioine (stasera temo di non avere tempo per dedicarmici)

1- Mac OS riconosce usb2 e 3 ma le usb3 di seconda generazione viaggiano a 10Gbps o vengono castrate a 5Gbps?

2- il DSDT mi pare di capire sia scritto nel bios, gli aggiornamenti firmware del costruttore possono modificarne la struttura quindi vanificare il lavoro svolto su di esso (tipo la presente mappatura)?

Ce ne sarebbero altri ma ci saranno altre occasioni.
