Dell Latitude 7280 - EFI da 0 per macOS Ventura Beta

[Lorys89]

Specifice del Laptop :

intel core i5 7300u

igpu intel hd 620 (non ha dedicata)

16gb ram ddr4

nvme samsung 980 500gb

wifi + bt dw1560 (bcm94352Z)

allego sysreport e log

opencore-2021-09-22-172022.txt.zip SysReport.zip

@fabiosun 🙂 sei pronto?

percorso windows del trakpad è i2c1 - tpd1

il bios è gia configurato a dovere

# Bios settings
Enable :
* SATA Operation : AHCI
* Fastboot : Minimal
* Integrated NIC : Enable

Disable :
* Secure Boot
* Absolute
* Intel SGX
* Wake on AC
* Wake on Dell USB-C Dock
* Enable UEFI Network Stack

Edited June 28, 2022 by Lorys89

[Lorys89]

si parte dalla creazione del config seguendo la guida dortania kabylake laptop.

https://dortania.github.io/OpenCore-Install-Guide/config-laptop.plist/kaby-lake.html





[Lorys89]

impostando i booters/quirks per MAT1 non avvia quindi bosogna seguire la guida di @fabiosun

e quindi provare i valori , nel mio caso avvia con 0xFF000000 convertito in (hex to number) 4278190080







[Lorys89]

poi per sbloccare il cfg lock e cambiare i valori dvmt bisogna estrarre il bios del laptop scaricato dal sito dell ed in formato exe.

per estrarlo ho seguito questa guida su windows https://github.com/vuquangtrong/Dell-PFS-BIOS-Assembler

e ho preso il file del bios (altra guida https://dortania.github.io/OpenCore-Post-Install/misc/msr-lock.html) e con uefi tool ho cercato cfg lock estratto quella sezione e convertito con ifrextract in txt (allegato sotto)

dell_7280_Bios.txt.zip

adesso nella efi metter https://github.com/datasone/grub-mod-setup_var/releases nella sez tools e dichiararlo sul config

[Lorys89]



setup_var 0x4ED 0x0

(dopo questo settare su false il kernel/quirks AppleXcpmCfgLock)

Per  impostare DVMT PRE Allocated a 64 MB

setup_var 0x795 0x2

Per settare DVMT Total GFX Mem al MAX

setup_var 0x796 0x3

(dopo queste mod del DVMT rimuovi o non inserire nella patch igpu le stringhe framebuffer-fbmem and framebuffer-stolenmem)

Edited June 28, 2022 by Lorys89

[Lorys89]

per la efi ed avviare/installare macOS ventura b2 bisogna usare ad oggi opencore 0.8.2 compilata ad ultimo commit e le kext pre release ad ultimi commit pure e li potete prende qui https://dortania.github.io/builds/



invece l app per editare il config la potete prender qui https://github.com/ic005k/OCAuxiliaryTools/releases

ed essendo oc la versione 0.8.2 va settata cosi



Gli ssdt di regola da usare sono ec-usbx, plug, pnlf, xosi

ma io preferisco personalizzare i miei laptop e studiando le acpi origin dentro il sysreport ho editato un unico ssdt con dentro le parti che servono per il mio laptop

[Lorys89]

da windows avevo visto che il trakpad è un alps quindi non totalmente supportato dalle kext i2c e i2c hid ne serve un altra https://github.com/blankmac/AlpsHID/releases

Edited June 28, 2022 by Lorys89

[Lorys89]

le kext usate sono queste, dentro airportbrcmfixup ho lasciato solo il plugin NIC, dentro voodoops2controller ho lasciato solo il pligin keyboard.

usbports contiene la mappatura delle porte usb, si può mappare co kext o via ssdt (qui nel forum trovate la guida per mappare via ssdt

)

per quanto concerne le altre kext e come vanno settate cercate su github le varie repo e vi spiegano il funzionamento.

verbstub serve a fixare il combojack grazie a uno script che vi allego

ComboJack_Installer.zip

[Lorys89]

per quanto riguarda smbios dortania consiglia macbookpro 14,1 e per ig-platform della igpu consiglia 00001B59

e sono idonei ma per patchare i bus id dell uscita HDMI e della Type-C adattata ad HDMI seguite la guida https://dortania.github.io/OpenCore-Post-Install/gpu-patching/intel-patching/busid.html#parsing-the-framebuffer

poi per il layout audio in questo caso alc256 io guardo sempre la sez aggiornata dei layout sul plist qui https://github.com/acidanthera/AppleALC/blob/master/Resources/ALC256/Info.plist

ed ho scelto il layout 56

[Lorys89]

poi oltre ad integrare quei ssdt standard da qui ho preso altri ssdt che mi servivano https://github.com/daliansky/OC-little

pts e wak e lid0 e gprw con i relativi rename

poi ho eliminato ssdt xosi e il rename e messo ssdt oc work dell poiché esso non necessita di rename

ed al percorso del mio trakpad ho dato il darwin con il valore di WIN7

e poi nell ssdt oc work ho aggiunto i valori per disattivare hpet e impostare il ritorno _crs del trackpad in SBFG

sono arrivato a capire i valori visionando il metodo _sta su hpet e il metodo _crs su i2c1-tpd1

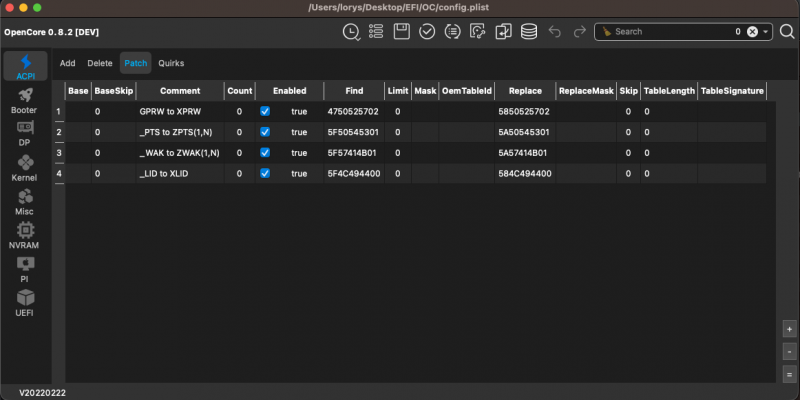

ed infine allego SSDT ed i rename

SSDT-DELL-LATITUDE-7280.zip





Edited June 29, 2022 by Lorys89

[Lorys89]

Ed il risultato finale è :

EFI.zip





MacBook Pro 14,1.zip

Edited June 28, 2022 by Lorys89

[Lorys89]

In sintesi cosa funziona?

-Tutto 🙈🤪🤪🤣

E con pts wak è lid0 aggiunti da poco, ieri ho chiuso lo schermo appena caricato il pc al 100% alle 20e30.

Stamattina alle 7e30 alzo lo schermo e sbalordito segnava 98%🙈

Nemmeno nei miei veri macbook precedenti avevo queste percentuali dopo ore di sleep.

Edited June 28, 2022 by Lorys89

[Lorys89]

Buongiorno! ieri mi sono cimentato di nuovo nella configurazione della MMIO white list, ho estratto nuovamente il log e la parte che ci interessa è questa:

ovviamnte va disattivato quirks providecustomslide e va iniziato il test della white list.

Vi terrò aggiornati.

Edited September 26, 2022 by Lorys89

[dreamwhite]

Avrei una domanda: in base a quale criterio andrebbero escluse le regioni con più pages? Sul mio laptop è bastato "skippare" solo l'ultima regione (0xFF000000)

[fabiosun]

14 hours ago, dreamwhite said:

Avrei una domanda: in base a quale criterio andrebbero escluse le regioni con più pages? Sul mio laptop è bastato "skippare" solo l'ultima regione (0xFF000000)

le mie due curiosità sono:

1) con il quirk OFF funziona il boot?

2) se vedi le aree che hai "skippato" ovvero rimesse come se il quirk fosse su OFF sono molte locazioni, di più' sono quelle del primo MMIO OxF0000000

quindi e' logico che una volta usato il quirk, ridai al sistema bios/OSX molte pagine che devirtualizzate ti causano un problema...



a questo punto, letto il mio punto 2) sarebbe da vedere quali delle 5 locazioni MMIO e' deleteria per il tuo sistema (forse più' di una)



[Lorys89]

1 ora fa, fabiosun ha scritto:

le mie due curiosità sono:

1) con il quirk OFF funziona il boot?

no non avvia e se lo metto on senza white list non avvia nemmeno.

1 ora fa, fabiosun ha scritto:

2) se vedi le aree che hai "skippato" ovvero rimesse come se il quirk fosse su OFF sono molte locazioni, di più' sono quelle del primo MMIO OxF0000000

quindi e' logico che una volta usato il quirk, ridai al sistema bios/OSX molte pagine che devirtualizzate ti causano un problema...



a questo punto, letto il mio punto 2) sarebbe da vedere quali delle 5 locazioni MMIO e' deleteria per il tuo sistema (forse più' di una)



ok

[dreamwhite]

5 hours ago, fabiosun said:

le mie due curiosità sono:

1) con il quirk OFF funziona il boot?

2) se vedi le aree che hai "skippato" ovvero rimesse come se il quirk fosse su OFF sono molte locazioni, di più' sono quelle del primo MMIO OxF0000000

quindi e' logico che una volta usato il quirk, ridai al sistema bios/OSX molte pagine che devirtualizzate ti causano un problema...



a questo punto, letto il mio punto 2) sarebbe da vedere quali delle 5 locazioni MMIO e' deleteria per il tuo sistema (forse più' di una)



Non so se la domanda sia rivolta a me but anyways:



1) avendo MAT Support su 1 e attivando di conseguenza i quirk necessari, non riesco a bootare. Si blocca su EXIT BS START

2) testando le varie regioni da whitelistare, risulta solo l'ultima quella problematica. Posso accontentarmi di questo o mi conviene aggiungere altre regioni?

[fabiosun]

Io ho 19 aree

e tendo a cercare di non devirtualizzarne il più possibile

quindi su 19 solo tre rimangono gestite dal quirk e a skip 0



con solo 5 aree è più swmplice

e se ti rimangono a 0 quelle con poche ‘Pages’ è una garanzia in più di perfetto funzionamento



ps

swmpre se è obbligatorio per te partire con DevirtualiseMMIO su on

[sumero56]

@Lorys89 volevo sapere se è possibile installare monterey su un notebook dell 7280 i5 6300? Grazie

[Lorys89]

1 ora fa, sumero56 ha scritto:

@Lorys89 volevo sapere se è possibile installare monterey su un notebook dell 7280 i5 6300? Grazie

Certamente monterey lo puoi metter su skl, devi cambiare la patch grafica.

[sumero56]

@Lorys89perdona la mia poca preparazione, non capisco cosa significa, puoi spiegarmi esattamente cosa devo fare. Grazie dell'aiuto

[riflexpuma]

Buongiorno e grazie per il vostro lavoro.
io possiedo un 7480, stesse identico hardware ma monitor più grande. Credete che questa Efi possa andare bene pure per quello?

[Lorys89]

1 minuto fa, riflexpuma ha scritto:

Buongiorno e grazie per il vostro lavoro.
io possiedo un 7480, stesse identico hardware ma monitor più grande. Credete che questa Efi possa andare bene pure per quello?

Probabilmente si, ovviamente devi moduficare cfg lock e dvmt

[riflexpuma]

Dunque ci ho messo un po’ per capire come fare, ma alla fine sono riuscito a estrarre il testo dall’ultimo bios (mi pare Versione 1.30) e i parametri che ho trovato sono gli stessi sia per Cfg lock e dvtm, quindi se mi dai conferma, posso usare pari pari i tuoi, credo.
ultima cosa, se volessi vendere poi il notebook, basta un ripristino del bios poi per riportare tutto ai default di fabbrica? O la modifica è permanente?

comunque proverò appena ho possibilità e ti confermo se il tutto è andato a buon fine. Grazie!!



[Lorys89]

Sisi basta levare la batteria tampone e rimetterla dopo 1 min e si ripristina tutto
