Triple/Dual/Quad Boot UEFI+Custom Entries

[netgear]

-





Triple Boot OS X – Windows – Linux "singolo disco" con partizionamento UEFI su base OS X, l’approccio UEFI più semplice per il Multiboot.



Per il Dual Boot OS X – Windows senza Linux, basta saltare la "sezione indicata in rosso" e la "FASE di Linux".



Per il Quad Boot vedere a fine pagina.





Partizionamento Alternativo

Con questo partizionamento passare direttamente all'installazione di OS X e Windows.



Eventuali Problematiche:



Cancellazione sicura e preparazione manuale del DISCO



Approfondimento Tematiche di AVVIO





Prepariamo (con uno dei tanti metodi) una chiavetta USB di OS X per il boot UEFI e facciamo partire l’installazione.





FASE di OS X



Da “Inizializza” prepariamo il nostro disco “Mac OS Extended (Journaled)” “Mappa partizione GUID”, confermare con Inizializza:





Da “Partiziona” “Dimensioni:” mettiamo lo spazio del disco destinato a OS X, un nome alla partizione che installeremo, premiamo invio e Applica:





Uscire da Utility Disco, procedere con l’installazione nella partizione appena creata e portarla a termine:







FASE di Windows



Preparare la chiavetta USB di Windows per l’installazione UEFI, a questo scopo scarichiamo e lanciamo RUFUS, inseriamo una chiavetta USB, selezioniamo l’immagine ISO di Windows e configuriamolo come in figura:





Facciamo partire l’installazione di Windows, alla schermata “Che tipo di installazione vuoi eseguire?” selezioniamo “Personalizzata”:





Posizioniamoci su ”Unità 0 Partizione 4”, clicchiamo su “Elimina” e confermiamo:





Posizioniamoci su “spazio non allocato unità 0”, premere Avanti e portiamo a termine l’installazione:





È buona norma disabilitare l’avvio veloce in Windows 8/10, si tratta di un’ibernazione parziale, kernel e driver.



Pannello di controllo\Hardware e suoni\Opzioni risparmio energia\Impostazioni di sistema clicchiamo su “modifica le impostazioni attualmente non disponibili”, togliamo la spunta su “Attiva avvio rapido”:





Verifichiamo:





Oppure (se non utilizzata) disabilitiamo completamente l’ibernazione, tasto destro nell’angolo in basso a sinistra “Prompt dei comandi (amministratore)”:





“powercfg – h off”





Verifichiamo:





Visto che OS X e Linux utilizzano per l'orario il sistema UTC, impostiamo così anche Windows, in modo da avere gli orari dei tre sistemi sempre allineati, scarichiamo il file "UTC_7_8_10" che si trova a fine guida, decomprimiamolo e clicchiamo due volte per l'installazione.



Contenuto di UTC_7_8_10.reg:

Windows Registry Editor Version 5.00
[HKEY_LOCAL_MACHINE\SYSTEM\ControlSet001\Control\TimeZoneInformation]
"RealTimeIsUniversal"=dword:00000001





- - - - - - - Saltare questa sezione per il Dual Boot senza Linux - - - - - - -





Da Windows creiamo lo spazio per l’installazione successiva, quella di Linux: tasto destro nell’angolo in basso a sinistra e selezioniamo “Gestione disco”:





Posizioniamoci su volume “C”, tasto destro “Riduci volume”:





Specifichiamo la dimensione di spazio che vogliamo dedicare a Linux e clicchiamo su “Riduci”:





Abbiamo creato uno spazio non allocato dove installeremo Linux:









------- Fine Sezione -------





FASE di Linux





Prepariamo sempre con RUFUS la chiavetta USB di Linux per l’installazione UEFI:





Facciamo partire l’installazione di Linux, Ubuntu nello specifico, arrivati a “Tipo d’installazione” il sistema ci prospetta un interessante possibilità, analizzato il partizionamento lui si propone per fare un’installazione (compatibile con il nostro schema) completamente in automatico, GRUB incluso, dovremo solo cliccare su “Installa”:





Altrimenti mettiamo “Altro” e “Avanti” per la configurazione “classica”:





Selezioniamo lo spazio libero creiamo i nostri punti di “mount”, io ho optato per una partizione unica:





Il “Device per l’installazione del boot loader:” (GRUB) deve essere la EFI, nel nostro schema è /dev/sda1:





Clicchiamo su “Installa” e portiamola a termine.



Il nostro partizionamento sarà completato:







Clover Bootloader



Facciamo il boot dall’USB per il MAC e avviamo il sistema OS X precedentemente installato, montiamo la nostra EFI, con Clover Configurator o altro, nella cartella \EFI\Microsoft\Boot rinominiamo il file “bootmgfw.efi” in “bootmgfw-orig.efi”:





Scarichiamo [Clover e procediamo con l'installazione per l’avvio in UEFI:



Se tutto è andato a buon fine la nostra EFI avrà questo contenuto:



Definiamo tutti i settaggi per il nostro hardware con l'aiuto di Clover Configurator e riavviamo.



Impostiamo nel BIOS come avvio primario Clover, selezionando la sua entries "UEFI OS".



Il nostro Triple Boot apparirà in tutto il suo splendore:







Guida e installazioni create integralmente su WmWare Workstation





Sezione Custom Entries



Update UUID:



Con le ultime versioni di Clover Configurato c'è un opzione che elenca le Device, selezionando quella che ci interessa l'UUID viene messo di conseguenza, evitandoci la ricerca manuale:





Se vogliamo una GUI ordinata, con icone e nomi personalizzati dobbiamo impostare le Custom Entries.



Clover Configurator, carichiamo il nostro config.plist e posizioniamoci nella sezione "GUI".



Prendiamo in esame i nostri tre sistemi, creiamo una entries per ogni sistema:





Da terminale digitiamo "sudo bdmesg" e annotiamoci gli UUID delle nostre partizioni, si trovano a circa metà delle info:



Un altro metodo per vedere l'UUID delle nostre partizioni è direttamente dalla GUI: semplicemente premendo la barra spaziatrice sul sistema che ci interessa:





Possiamo anche annotarci le prime tre o quattro lettere e ricercarle successivamente nella schermata di "sudo bdmesg":

Impostiamo la prima Custom Entries per Sierra, nel nostro schema di partizionamento si trova in "HD 2", mettiamo in "Volume" il suo UUID, spuntiamo "Title/FullTitle" e mettiamo il nome che vogliamo dare al Sistema, concludiamo specificando "Type" e "VolumeType":





Windows (nella GUI) ha come UUID quello della EFI (come per Linux), essendo la prima partizione sarà "HD 1", non usando quello della partizione (a differenza di Sierra) dobbiamo specificare anche il "Path" di avvio:





Lo stesso per Linux, specifichiamo il "Path" di avvio:





il posizionamento dei sistemi nella GUI seguirà quello delle Custom Entries, se vogliamo modifichiamo l'ordine semplicemente spostandole.



Per cambiare le icone, dovremo impostare un path diverso in "Image" che punta ad un altra icona, facciamo un esempio per Linux:





Edit: va bene anche solo il Nome dell'Icona "os_linux" o "linux"



Possiamo anche nascondere l'icona Recovery nella GUI con Hidden/Yes, questa volta usiamo anche il comando "grep" per limitare la ricerca al nome "GPT".



"sudo bdmesg | grep GPT":





Recovery Entries:





La Recovery ora è nascosta:





Premiamo F3 e la Recovery diventa visibile:







VARIANTE QUAD Boot



Per chi si volesse cimentare in una variante Quad Boot, sempre UEFI, posto la mia cartella EFI dove ci sono le configurazioni adottate:



EFI



In sostanza non c’è molto di diverso, l’unico problema e che le due cartelle “Microsoft” non possono coesistere. La cartella Microsoft di Windows 7 deve mantenere il suo stato originale, se rinominata anche inserendo il percorso per la localizzazione di “bootmgfw.efi”, o chi per esso, Il BOOT fallirà comunque, quindi in questo caso dobbiamo lasciare il nome originale e ovviamente rinominare “bootmgfw.efi” in “bootmgfw-orig.efi”, visto che siamo su percorsi originali.



Windows 10 invece fa il BOOT anche da una cartella diversa, quindi ad esempio rinominiamo “Microsoft” in “Microsoft-W10”. Il file “bootmgfw.efi” possiamo lasciarlo con il suo nome originale, visto che siamo su percorsi diversi.



Normalmente Il BIOS cerca i file di avvio sulle cartelle predefinite, ad esempio se il file “bootmgfw.efi” nella cartella “Microsoft” abortirà la visualizzazione della “Entries” per il BOOT di Clover, lo stesso non succederà se “bootmgfw.efi” si trova nella cartella “Microsoft-W10”.



Allo stesso tempo modificando i percorsi predefiniti, dobbiamo informare le “Custom Entries” dove cercare i file di avvio.



Consideriamo però che non tutti i BIOS UEFI sono uguali, questo dipende da come viene “istruita” la ricerca dei file di BOOT, alcuni BIOS infatti, inibiscono la “Entries” di Clover facendo una verifica (file di BOOT) anche sui sistemi Linux, dovremmo in questo caso approntare, come per Windows, le stesse contromosse.



Ricordiamoci anche che se una “Entries” è stata creata prima di qualcosa che l’avrebbe inibita, non sarà immutabile, infatti al primo reset delle “Entries” la voce non sarà più presente, l’ordine sopra citato infatti prevede che le “Entries” si creino naturalmente, quindi anche dopo un reset o una semplice disconnessione di un disco.





Edit: Visto il comportamento dei Sistemi sarebbe più produttivo avere la cartella di Windows 10 con il nome originale "Microsoft".



Per ovviare al mancato BOOT da parte di Windows 7 possiamo usare il "bootmgfw.efi" di Windows 10, in questo caso Windows 7 farà il boot anche da una posizione diversa, ad esempio: Microsoft-W7...



Risulta essere più "corretto" anche da un punto di vista teorico, visto che in caso di Multiboot via "BCD" è in questo modo che funzionerebbe...



Un altro metodo potrebbe essere quello di lasciare solo la cartella "Microsoft" per Windows 10 e creare all'interno una cartella (W7) per l'avvio di Windows 7, in questo caso useremo sempre "bootmgfw.efi" di Windows 10 e il BCD di/per Windows 7, ovviamente la Custom Entries dovrà puntare al file di avvio in questa cartella:





Chi lo desidera può sempre optare per un BOOT di Windows "generico": una sola cartella Microsoft nella EFI e una sola Entries nella GUI, basterà aggiungere al "BCD" la posizione per l'avvio di Windows 7:





La scelta del Sistema Windows dal Menu Metro di Windows 10:





Partizionamento:



-



Su queste basi possiamo aggiungere altri Sistemi:



-

-





Allineamento Orario UTC per Windows, per non avere discrepanze di orario tra i Sistemi, scaricare il file UTC_7_8_10.zip, decomprimerlo e lanciare UTC_7_8_10.reg:

UTC_7_8_10.reg.zip

[Baio77]

emoticon_thanks Guida esemplare , non vedo l'ora di provare ...

[netgear]

Prova prova non c'è nulla di complicato, anche se in fondo tutto quello che impari a conoscere non lo è.

[Baio77]

Buona sera , sto scaricando W10 x provare questa guida , volevo sapere se questo va bene x avvio UEFI



Link rimosso , ho sempre preso da qui i miei Winzozz , questi sono implementati di aggiornamenti , evitano ore e ore di download















Edit: Gengik84

[iCanaro]

hemmmm Baio ma che stai facendo, ma che linki







Comunque non vanno bene quelle iso, non vengono avviabile in uefi ma in mbr







Usa i tool per scaricarti la iso ufficiale microsoft

[Gengik84]

ehmmm... sicuramente a Baio77 l'è sfuggita... :o

[Baio77]

emoticons_triste emoticons_triste Scusatemi davvero .....



Comunque sto scaricando la iso da Windows , importante l'abbiate vista solo voi ..... emoticon_urca







EDIT:



Buona sera , ho appena creato la USB avviabile di WIN , incappo gia nel 1° problema visto ho SSD con gia HS installato in APFS .



Quindi devo partizione il disco e installare nella nuova partizione Win .



Mi spiegate da qui come procedere??



https://postimg.org/image/3xx4yvl8j/">



Credo devo creare la partizione dal volume principale e mi dice ciò



https://postimg.org/image/lp8rdm3ar/">







Grazie

[Baio77]

Sono riuscito a creare USB avviabile di Win 10 , adesso come risolvo il problema nel post sopracitato?

[netgear]

Non uso APFS ma da quello che vedo fa una sorta di partizione Logica, quindi presumo che per creare una partizione si dovrà ridimensionare questo contenitore per far posto ad una partizione primaria dove installare Windows...







Aggiungere un volume al contenitore non conosco il comportamento di Windows, come si comporterà l'installazione, puoi fare una prova, ma io (parlo senza averlo mai fatto) stringerei il contenitore APFS (ammesso sia possibile) per far spazio a Windows che in quel caso essendo su una partizione primaria non avrà problemi a meno di stranezze sull'MBR del GPT...

[iCanaro]

Correggimi se sbaglio, tu vuoi ridimensionare la partizione dove hai HS in APFS giusto!



Se fossi al posto tuo applicherei la guida su come riportare APFS in HFS+; cioè ti cloni con CarbonCopyCloner, CCC per gli amici :D su un disco USB poi avvi con quello, fai tabula rasa del disco (magari EFI esclusa, o te la salvi sull'USB) e ti crei 1 partizione in HFS+ dove cloni macOS che hai su disco USB e crei una partizione in NTFS. Così a parer mio ottieni 2 piccioni con una fava... altrimenti.... segue aspè, eccomi, io su un hack usai il programma della paragon per creazione, modifica, ridimensionamento partizioni, con questo dovresti riuscire ad ottenere ciò che ti prefiggi senza cancellare niente. :)

[Baio77]

"netgear" post_id="1661" time="1520768132" user_id="61">

Non uso APFS ma da quello che vedo fa una sorta di partizione Logica, quindi presumo che per creare una partizione si dovrà ridimensionare questo contenitore per far posto ad una partizione primaria dove installare Windows...







Aggiungere un volume al contenitore non conosco il comportamento di Windows, come si comporterà l'installazione, puoi fare una prova, ma io (parlo senza averlo mai fatto) stringerei il contenitore APFS (ammesso sia possibile) per far spazio a Windows che in quel caso essendo su una partizione primaria non avrà problemi a meno di stranezze sull'MBR del GPT...

Testero cio a, nel breve , proverò prima a partizionare il contenitore cosi da poter tornare alle impostazioni principali se non funziona proverò col volume .







ICanaro , vorrei tenere APFS , x ora NON ho avuto alcun problema , x i dati uso un HD da 3TB puo accadere qualsiasi cosa all'OS , ciò mi serve è al sicuro x il possibile ....

[netgear]

Se aspetti faccio un controllo sul comportamento in APFS...



Se mi torna aggiungo un update alla Guida.

[netgear]

Ecco ho postato una mini guida, appena testata:







https://www.macos86.it//viewtopic.php?f=61&t=164">https://www.macos86.it//viewtopic.php?f=61&t=164

[Baio77]

Ok ho creato il mio Dualboot MacOS 10.13.4 + Win10Pro ......



Una volta installato Win ho sistemato il Boot da Bios e adesso la Gui di Clover si presenta cosi ..







https://postimg.org/image/gpov6q7vp/">







Va benissimo , grazie x tutto ......

[netgear]

Bravo Baio, non ti resta che mettere in Nomi nel dettaglio...

[Baio77]

Senza le tue guide , che mi hanno incuriosito NON avrei MAI tentato , grazie .......



Nei 2 giorni che seguono , sistemo tutto , ho installato in pausa pranzo emoticon-occhi_61 , devo ammettere che al giorno d'oggi ci vuole davvero 15 \ 20 min x fare tutto , ed ho un PC assai datato , emoticon-occhi_61







EDIT



Grazie ancora , penso che non smetterò mai di ringraziarti , seguendo la tua guida ho realizzato dual boot su Notebook in firma , ho avuto problemi x visualizzare alla Gui la partizione di Win , leggi e rileggi è bastato in configplist selezionare le spunte alla sezione Gui Scan come da immagini e tutto ha funzionato come x magia emoticon-personaggi_89 emoticon-personaggi_89

[Matteo88]

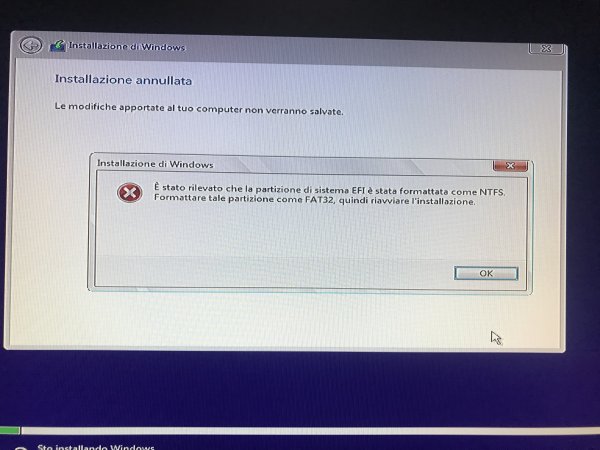

ciao @netgear[/mention] , questo message non mica procedere con l'installazione, cosa devo fare?

[netgear]

Il messaggio mi sembra inequivocabile, hai qualcosa che non va nella partizione EFI, pare sia formattata NTFS, o quantomeno l'installer la vede tale.







Alla prima schermata dopo aver lanciato l'installer di Windows







Maiusc F10

[Matteo88]

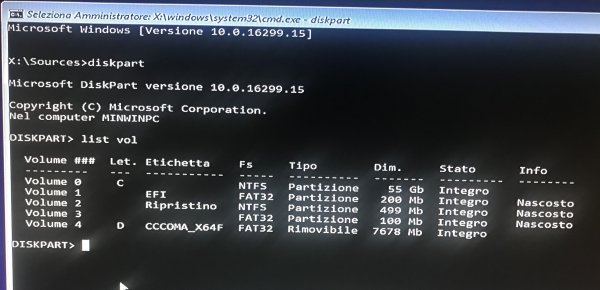

ecco il risultato







Ha scritto dopo 15 minuti 14 secondi:



dal risutato sembra che la EFI sia ok

[netgear]

Se sei sicuro dell'installer, può darsi che nella parte MBR Ibrida ci sono informazioni che non devono...







Ha scritto dopo 4 minuti 4 secondi:



Se hai preparato il Disco con MAC e precedentemente c'erano delle installazioni leggi https://www.macos86.it/viewtopic.php?f=61&t=161">QUA

[Matteo88]

l'installer l'ho creato con un portatile con win10 tramite Rufus, come consigliato nella guida

"netgear" post_id="11822" time="1533928142" user_id="61">

può darsi che nella parte MBR Ibrida ci sono informazioni che non devono...



cosa intendi con questo?

[iCanaro]

si però non sono esperto come @netgear[/mention] ma lì non mi torna qualcosa, cioè magari va bene, ma vorrei chiarire, il volume 3 e 4 cosa sono della USB per l'installazione di windows? In teoria se è regolare allora potrebbe essere uscita male la USB per l'installazione in EFI di windows

[Matteo88]

"iCanaro" post_id="11824" time="1533928412" user_id="57">

si però non sono esperto come @netgear ma lì non mi torna qualcosa, cioè magari va bene, ma vorrei chiarire, il volume 3 e 4 cosa sono della USB per l'installazione di windows? In teoria se è regolare allora potrebbe essere uscita male la USB per l'installazione in EFI di windows



da quanto ho capito il volume tre è la efi creata da l'installer, mentre il 4 è la usb avverabile di win10







Ha scritto dopo 2 minuti 10 secondi:

"netgear" post_id="11822" time="1533928386" user_id="61">

Se hai preparato il Disco con MAC e precedentemente c'erano delle installazioni leggi https://www.macos86.it/viewtopic.php?f=61&t=161">QUA



il disco è nuovo ed è stato creato con MAC, le uniche installazioni presenti sono quelle do macOS

[netgear]

C'è una EFI da 100 Mb, probabilmente rifatta da Windows in preparazione avendo visto qualcosa di strano in quella da 200, io ripreparerei tutto da 0.







Magari ripreparerei tutto manualmente da Windows.







Ha scritto dopo 15 minuti 43 secondi:

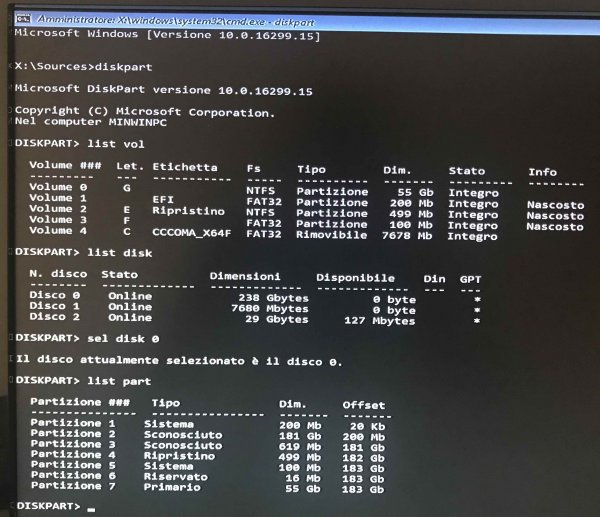

Verifica meglio quello che hai fatto:

[Matteo88]

l'immagine riconferma quanto detto da te, win10 ricrea una EFI da 100 Mb perchè a quanto pare quella di clover non gli piace







Ha scritto dopo 3 minuti 40 secondi:



ho risolto ragazzi, è stato errore mio, avevo una usb con clover installato per far partire macOS in caso di emergenza, ed era quella che dava errore, ora sta installando
