Post-Installazione su Asus Z370 Prime A II

[A23SS4NDRO]

Ciao ragazzi, finalmente sono riuscito a trovare un secondo per dedicarmi a qualcosa di più specifico rigardo le rifiniture migliori per perfezionare il tutto.







Il mio obiettivo era quello di conculdere l'hack con tutto quello che mi consigliate sia necessario, tra cui







-SSDT PM (che ho scoperto che SSDT_Automator-V2 non genera nulla perché la CPU è una Coffelake e non vorrei sbagliarmi ma ho letto in giro che da Haswell in poi gli SSDT per il PM non servono più, correggetemi se sbaglio)

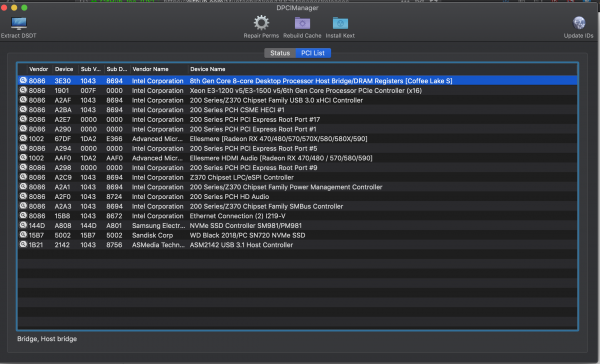

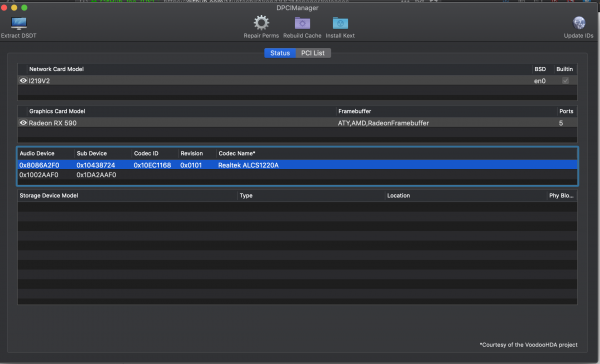

-Mappatura delle porte, e qui avrei bisogno di una piccola mano, allego IOreg DPCIManager e hackinfo (ho letto la guida di @Gengik84, https://www.macos86.it//viewtopic.php?f=45&t=5&start=0">/viewtopic.php?f=45&t=5&start=0">https://www.macos86.it//viewtopic.php?f=45&t=5&start=0)







Mi potreste poi aiutare con gli ssdt usb per identificare bene le porte in modo corretto, in modo da configurare le 2.0 come devono essere, le 3.0 e (la sola) usb 3.1Gen2 (chiamataPRT4 su IOreg) da 10Gbit/s e la Type-C (chiamata PXSX su IOreg)?







Ripeto da IOReg dopo aver estratto con F4 e trovato l'ssdt le porte le vedo tutte, compresa USB 3.1 e Type-C l'unica è che temo che non siano ben configurate tutto qua...







Da parte mia sono aperto a consigli di ogni tipo, vi ringrazio per il vostro tempo e la vostra attenzione in anticipo.

Ale’s iMac IOReg.zip

EFI.zip

config.plist.zip

HackInfo_Report.zip

Edited May 30, 2020 by A23SS4NDRO

[Baio77]

Ciao Ale come ti faccio notare Ioreg NON mostra SSxx , deduco la patch port limit NON sta lavorando , quindi devi inserire la giusta patch x la versione di OS istallato e ripetere la mappatura porte



https://postimg.cc/gnFJsCsJ">



Prova questo config , aggiunta patch port limit

config.plist.zip

[Gengik84]

Ciao, quello che vedi, come dici tu in "PRT4".. sono usb ma non sono intel, quindi diciamo fuori dalla restrizione di porte



Nel tuo caso le 3.1 sono "affidate" a controller Asmedia



Poi c'è il discorso detto da Baio che appunto non ti funziona nemmeno una usb 3.0, tutte lavorano come sole usb 2.0



In generale mancano proprietà, compreso nelle usb



Riguardo al PM non hai necessità, visto il tuo hardware, di ssdt per il power management

[A23SS4NDRO]

Ok quindi inserisco la patch port limit corretta, quindi le usb 3.0 funzioneranno con quella patch port limit?



Per quanto riguarda la USB 3.1 invece, già funziona correttamente alla sua corretta velocità oppure devo impostare altri settaggi per farla andare a 10Gbit/s? Lo stesso per PXSX TypeC?







Grazie mille per la vosta disponibilità

[Gengik84]

Ti consiglio di mettere la patch per port limit, mappare le usb, disabilitare quelle non in uso tramite il relativo ssdt



Rimuovere la patch e USBInjectALL



Riguardo alle 3.1 a " regola" si dovrebbero essere ok

[A23SS4NDRO]

Ecco qui IOreg con le patch port limit corrette che ho trovato su FAQ dentro il forum











UPDATE: ho abilitato le porte da HS03 a HS06 in modo tale che se nelle porte 3.0 connetto qualcosa che è solo 2.0 ho la possibilità di usarle ad entrambe le velocità

Ale’s iMac IOreg 3.0 USB.zip

SSDT-4-xh_rvp08.aml.zip

SSDT-4-xh_rvp08.aml_NEW.zip

[Gengik84]

Hai seguito bene e fatto un buon lavoro però presta attenzione



per esempio a HS05 che su IOReg è attiva ma su ssdt tu l'hai disattivata

[Baio77]

Ale , fatto tutto ti consiglio anche di provare SSDT x Hack Z370 fornito da Gengik84 x gli utenti del forum , rendono il tuo Hack piu simile ad 1 vero Mac , x via di interventi su ACPI .....



Questi SSDT hanno il vantaggio di NON aver bisogno di interventi futuri in caso di aggiornamento di Bios https://www.macos86.it/viewtopic.php?f=45&t=644">viewtopic.php?f=45&t=644">https://www.macos86.it/viewtopic.php?f=45&t=644 qui trovi Info , magari a tempo debito .......

[A23SS4NDRO]

Scusatemi la curiosità: come mai i rename dei dispositivi EC0 to EC, SAT0 to SATA nel config.... non servono più inserendo l'SSDT-Kaby_CoffeLake.aml.zip che trovo qui? https://www.macos86.it/viewtopic.php?f=45&t=644">viewtopic.php?f=45&t=644">https://www.macos86.it/viewtopic.php?f=45&t=644







Nel frattempo procedo con il copiare SSDT-4-xh_rvp08.aml in







/EFI/EFI/CLOVER/ACPI/patched

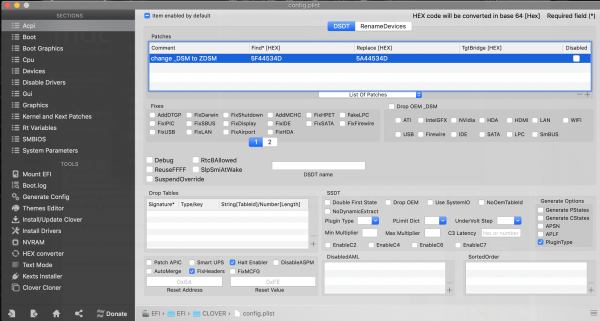

insieme al SSDT-Kaby_CoffeLake.aml e il rename nel config (screenshot allegato)







Ha scritto dopo 12 minuti 54 secondi:



Poi chiedo cortesemente a @Gengik84[/mention] che mi ha seguito insieme a @Baio77[/mention] e @foskvs[/mention] di rivedere il config.plist aggiornato... Grazie mille

EFI_NEW.zip

[Gengik84]

se usi il mio ssdt non ti serve alcun rename se non quello che hai già messo nel tuo config







vedo che però hai ancora da modificare per ssdt della mappatura



ossia così, come anche da guida







https://postimg.cc/4Y3w4qXn">

[A23SS4NDRO]

Finalmente! Tutto funziona correttamente a dovere con le modifiche del tuo ultimo messaggio @Gengik84[/mention] , nella tua guida mi era sfuggito nel config quella modifica in più...

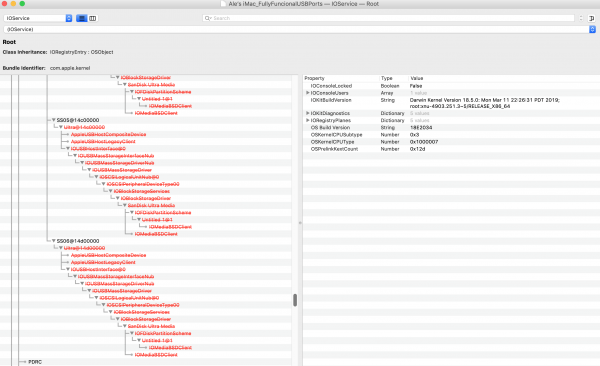

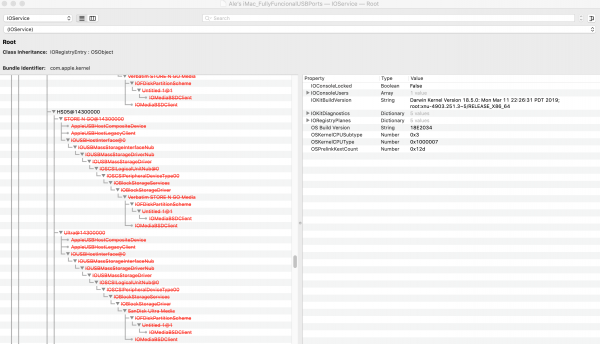

Posto IOreg con tutte le porte funzionanti e la EFI aggiornata







Ora, per concludere il tutto, oltre alla mappatura delle porte, cosa mi manca?



-Qualche DSDT particolare?



-Tutti gli altri file che trovo nella cartella origin a cosa possono essere utili?



-Clover li ignora quelli che sono nella cartella origin immagino, non è così? Se si e non servono, posso toglierli oppure li lascio?



-Le porte rimarranno ben mappate anche per le prossime versioni che arriveranno di OSx?







Ditemi tutto quello che serve per coronare la build, così mi organizzo il lavoro, sono sempre pronto ad investire tempo e risorse per perfezionare il tutto... Vi ringrazio ancora

EFI.zip

Ale’s iMac_FullyFunctionalUSBPorts.zip

[Gengik84]

Ottimo...tutto ok



non ti serve nessun dsdt, ci pensa ssdt_kabylake.. :)



la ACPI in orgia sono le tue estratte dal bios, puoi lasciarle li come anche svuotare il contenuto di orign ... non cambia nulla



Le porte rimarranno così mappate, quindi niente problemi di patch, kext etc...



Personalmente l'ho fatto dai tempi di 10.11, quando iniziò il problema del limite di porte e non ho mai avuto necessità di usare nessuna patch







Si potrebbe fare un ultima miglioria ossia definire meglio le porte usb, perché attualmente sono viste tutte come interne



Se vuoi, è una cosa veloce da fare

[A23SS4NDRO]

"Gengik84" post_id="34034" time="1557516863" user_id="2">

Ottimo...tutto ok



non ti serve nessun dsdt, ci pensa ssdt_kabylake.. :)



la ACPI in orgia sono le tue estratte dal bios, puoi lasciarle li come anche svuotare il contenuto di orign ... non cambia nulla



Le porte rimarranno così mappate, quindi niente problemi di patch, kext etc...



Personalmente l'ho fatto dai tempi di 10.11, quando iniziò il problema del limite di porte e non ho mai avuto necessità di usare nessuna patch







Si potrebbe fare un ultima miglioria ossia definire meglio le porte usb, perché attualmente sono viste tutte come interne



Se vuoi, è una cosa veloce da fare







Certo, ci sto!



Come devo procedere per definirle meglio?

[Gengik84]

quali sono le porte interne?



intendo connettori su scheda madre

[A23SS4NDRO]

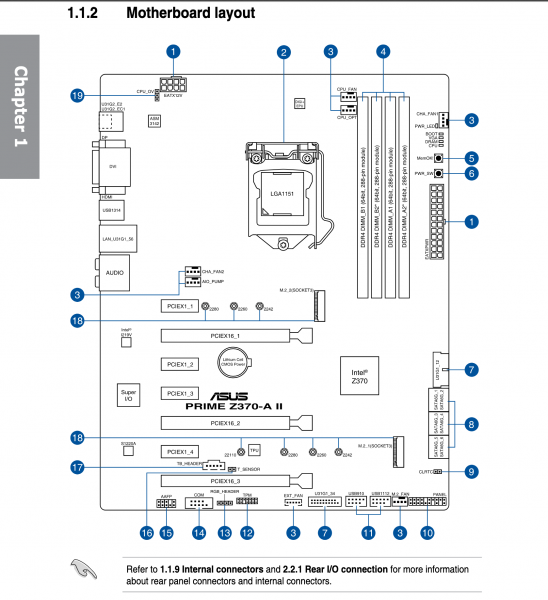

Allego la foto del layout della motherboard

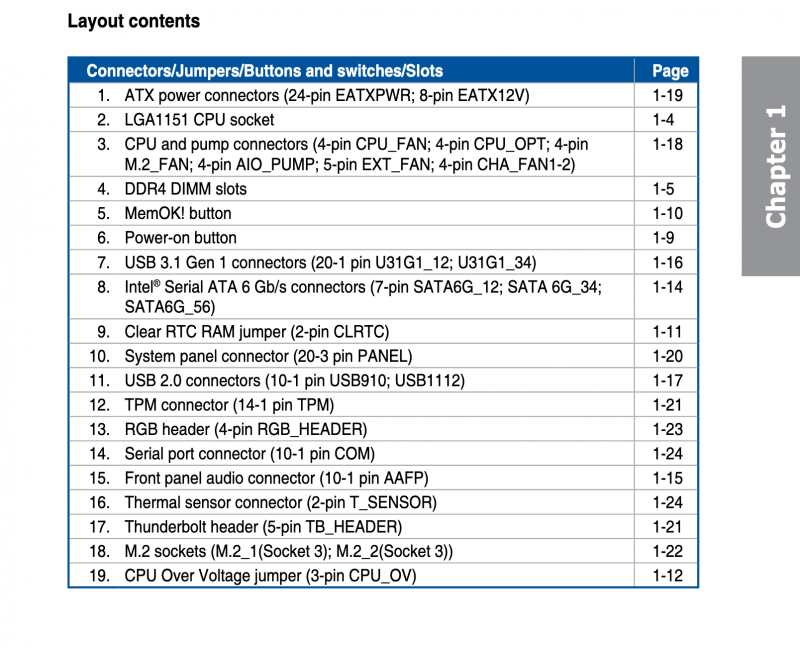

Di USB 2.0 credo che siano le flaggate come 11, poi ci sono i due slot dedicati per le 3.0 che sono quelli flaggati con 7.



Dei due slot dedicati per le 3.0, uso solo quello in basso con il cavo 3.0 per le porte esterne del case (U31G1_34) su cui poi spuntano SS03 e SS04 (e i corrispettivi 2.0 HS03 e HS04)







N.B So che le USB 3.0 non esistono più ma tecnicamente si chiamano USB 3.1 Gen1 e le vere USB 3.1 da 10 GBit sono le 3.1 Gen2



















Il raffreddamento a liquido so che è collegato via usb a quella di sinistra (USB910) che su IOreg è segnalata come HS09 (e ho abilitato per sicurezza se in futuro mi servirà di usare USB1112 che è la usb che sta accanto anche HS08 e HS10)







Il resto sono tutte esterne,

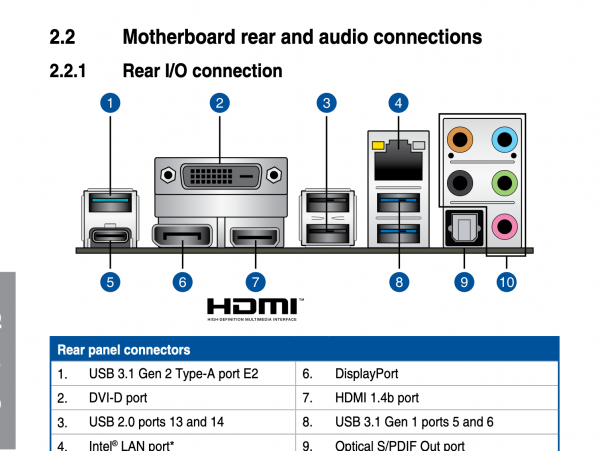

-sulla foto allegata puoi vedere che su 8 ci sono le USB 3.0, che rispettivamente partendo dal basso sono SS06 e SS05 (e i corrispettivi abilitati anche per 2.0, quindi HS06 e HS05)



-ci sono anche 2 USB 2.0 (flaggate 3) che sono dove sono collegati mouse e tastiera, HS13 e HS14 (solo 2.0)

[Gengik84]

Guarda allora fai tu, sostituisci



Modica questo ssdt, nelle porte esterne quindi non collegate a connettori interni della scheda madre



Modifica GUPC con GENG



compila,salva e riavvia



posta IOReg

SSDT-4-xh_rvp08.aml.zip

[A23SS4NDRO]

"Gengik84" post_id="34061" time="1557562589" user_id="2">

Guarda allora fai tu, sostituisci



Modica questo ssdt, nelle porte esterne quindi non collegate a connettori interni della scheda madre



Modifica GUPC con GENG



compila,salva e riavvia



posta IOReg







Ho modificato le porte esterne come hai chiesto, funzionano tutte tranne SS05 come 3.0, non so perché, quale può essere il motivo?







Le porte del case tecnicamente sono della scheda madre, devo cambiare anche loro in GENG o le lascio in GUPG?



Allego IOreg e SSDT che ho modificato

SSDT-4-xh_rvp08.aml_externalports.zip

Ale’s iMac-IOregExternalPorts.zip

[Gengik84]

ora sono definite correttamente, quelle dove hai apportato la modifica sono viste usb 3.0



le altre sono viste interne



ss05 è abilitata e presente



ieri mentre mappavi funzionava, quindi da quando accade ciò?

[A23SS4NDRO]

"Gengik84" post_id="34074" time="1557565384" user_id="2">

ora sono definite correttamente, quelle dove hai apportato la modifica sono viste usb 3.0



le altre sono viste interne



ss05 è abilitata e presente



ieri mentre mappavi funzionava, quindi da quando accade ciò?



Prima quando non avevamo configurato le porte come interne/esterne era successo (come puoi vedere sul penultimo IOreg) che la mia USB 3.0 quando la collegavo alla porta 3.0 che avrebbe dovuto far risultare su IOreg SS05 ha in realtà mostrato HS05, ma poi dopo averla tolta la USB e poi rimessa è spuntata SS05...







Molto strano...



Forse succede perché abbiamo superato il limite di 15 porte?







Ha scritto dopo 4 minuti 17 secondi:



Re: Post-Installazione su Asus Z370 Prime A



Ora in pratica ha smesso di oscillare tra HS05 e SS05 e SS05 non risponde più







Ha scritto dopo 3 minuti 12 secondi:



Re: Post-Installazione su Asus Z370 Prime A

[foskvs]

Controlla che il problema non si presenti anche su Windows o Linux.

[Gengik84]

Se tu avessi superato il limite una porta usb3 sarebbe completamente disattivata

[A23SS4NDRO]

"foskvs" post_id="34080" time="1557567466" user_id="58">

Controlla che il problema non si presenti anche su Windows o Linux.







Ma se prima su MacOS funzionava, come può essere un problema hardware?



Se si confrontano gli IOreg, si può osservare bene che SS05 funzionava...

[foskvs]

Il passaggio da una porta all’altra dipende solo dal tipo di dispositivo inserito. Quindi se non sono i pin della chiavetta o della porta, non avrei altre idee.

[A23SS4NDRO]

Ultimo aggiornamento ragazzi



Ho rivisto come avevo configurato le porte (tra interne ed esterne)



Ora tutto funziona correttamente! Avevo settato HS03 e HS04 come esterne ma erano in realtà collegate al case quindi dovevano risultare come interne, lo stesso per SS03 e SS04.







Quindi ora le uniche esterne che hanno come settaggio GENG sono HS05 HS06 e SS05 e SS06







Allego se serve ricontrollare l'ssdt modificato e IOreg corretto ...







Un'ultima cosa, il config.plist come vi sembra per la mia build?

config.plist.zip

SSDT-4-xh_rvp08.aml.zip

Ale’s iMac_Final_IOreg.zip

[Gengik84]

adesso sono fuori, appena rientro nel pomeriggio, controllo e ti dico



Ottimo che hai risolto, infatti le usb del case sono di fatto interne



molti molti metodi,injector etc sbagliano come hai fatto tu, definendole esterne



può capitare che collegando per esempio un disco esterno di grandi dimensioni questo venga visualizzato con icona di disco interno



ma di fatto è corretto che sia così
