Asrock Z97 4790K 1070Ti HD4600 Dual Monitor [Risolto Totale]

iCanaro

By iCanaro
in Desktop

 Share

Recommended Posts

  • Support Team
iCanaro Senior Member

iCanaro

Posted
  • Support Team
Posted (edited)

Tra le varie cose che sto' sperimentando ora, bello avere tempo libero :D vi è quella di vedere se e possibile usare una configurazione dual monitor in questo hack 3 in firma:







nVidia 1070Ti -> uscita DVI --> monitor principale 1900x1200







HD4600 --> uscita HDMI --> monitor secondario 1900x1080







Non sto' a tediarvi con la descrizione dei mille e mila tentativi fatti con ig-platoform-id, con/senza Fake ID, con/senza WEG poi mi sono buttato su HackTool di headkaze e anche qui una miriade di tentativi (tra l'altro con il problema che non sempre viene rilevata l'uscita e non ho capito la causa se bug app o mio sistema un po' strano) però alla fine sono riuscito creare un config che avvia il sistema, avvia il secondo monitor e non si riavvia se si apre Clover Configurator oppure opera browser... mi direte... ecco bravo ci sei riuscito e ora che cippa vuoi? :D eh beh è rimasto un problema irrisolto e cioè







https://i.postimg.cc/qtPsLrcQ/Schermata-2019-01-23-alle-10-10-16.pngLINK_TEXT>"]https://postimg.cc/qtPsLrcQ

https://i.postimg.cc/qtPsLrcQ/Schermata-2019-01-23-alle-10-10-16.pngLINK_TEXT>







per questo mi tocca scrivere dal mai usato safari :D



Poi con duplicazione monitor siamo OK a parte il problema screenshot



con la estensione monitor la grafica del monitor secondario è più o meno come da screenshot







ho fatto un'altra miriade di tentativi generando config con impostazioni diverse, ma non ne sono venuto a capo... salvo post e poi allego config e ioreg







Se qualcuno ha qualche dritta... sono accettate anche pacche sulla spalla :D







https://i.postimg.cc/PC9LY4Tk/Schermata-2019-01-23-alle-11-16-14.pngLINK_TEXT>"]https://postimg.cc/PC9LY4Tk

https://i.postimg.cc/PC9LY4Tk/Schermata-2019-01-23-alle-11-16-14.pngLINK_TEXT>







https://i.postimg.cc/2bfVXS1c/Schermata-2019-01-23-alle-11-15-53.pngLINK_TEXT>"]https://postimg.cc/2bfVXS1c

https://i.postimg.cc/2bfVXS1c/Schermata-2019-01-23-alle-11-15-53.pngLINK_TEXT>

config_HT_0D22_D_OK.plist 2.zip

MacProZ97_2MON_23_01_1110.ioreg.zip

Edited by iCanaro
Aggiornamenti
Link to comment
Share on other sites
  • Support Team
iCanaro Senior Member

iCanaro

Posted
  • Author
  • Support Team
Posted

PS: specifico una cosa magari non chiara subito, nel config allegato il risultato ottenuto si ha usando contemporaneamente l'iniezione classica della iGPU + le voci in devices properties + voci in kernel & hext to patches.



Togliendo/inibendo uno dei 3 metodi, non funziona.

Link to comment
Share on other sites
  • Support Team
iCanaro Senior Member

iCanaro

Posted
  • Author
  • Support Team
Posted

Premesso che il dual monitor collegando il secondo alla HD4600 da win7 (andato al primo colpo) win10 (andato al secondo colpo) si vede che è un po' gnucco il 10 :D e che ovviamente da macOS collegando il secondo monitor alla nVidia funziona tutto egregiamente... quindi per il momento mi devo arrendere prima che fonda qualcosa in questo hack a furia di tentativi... il miglore rimane sempre quello del config postato... tra l'altro uno dei primi fatto alla cieca e con solo sentimento LOL :D ma ci riprovo.... eh se ci riprovo

Link to comment
Share on other sites
  • Support Team
iCanaro Senior Member

iCanaro

Posted
  • Author
  • Support Team
Posted

[Risolto Parziale] ---> usando HackinTool ho generato 2 kext per inject EDID dei monitor, questo ha parzialmente aiutato un po', con mia sorpresa avviando con il monitor impostato su estensione si ha il sistema che pare funzionante o perlomeno firefox, opera si avviano senza far riavviare l'hack e senza glitch. Se si agisce sulla estensione e si setta duplicazione i problemi ritornano anche se si reimposta nuovamente estensione... insomma, un piccolo passetto avanti.







Nel frattempo ho generato/testato altri config ma hanno tutti sempre lo stesso problema o arrivano al desktop senza il secondo monitor (collegato alla HD4600) o si riavviano prima entrare nel desktop







NB: collegando il secondo monitor alla nVidia sempre tutto OK, provato anche altro cavo HDMI







Ha scritto dopo 16 minuti 47 secondi:



PS: situazione sempre traballante comunque, a volte va e a volte non va... misteri dell'hack :D

Link to comment
Share on other sites
Baio77 Senior Member

Baio77

Posted
Posted (edited)

X il riavvio prima di entrare in Desktop , se metti PIPE 18 dovresti risolvere , consigliato modificare il parametro manualmente , letto dalla guida tradotta , anche io mi sono scontrato con queste problematiche , spesso avevo risultati diversi con stesse impostazioni la differenza la faceva se collegavo monitor a caldo o a freddo



Esempio



https://i.postimg.cc/QB7y2CJB/Schermata-2019-01-27-alle-13-14-20.pngLINK_TEXT>"]https://postimg.cc/QB7y2CJB

https://i.postimg.cc/QB7y2CJB/Schermata-2019-01-27-alle-13-14-20.pngLINK_TEXT>



EDIT



PIPE 18 corrisponde a questa FIX



https://i.postimg.cc/hQg4zh06/Schermata-2019-01-27-alle-13-27-58.pngLINK_TEXT>"]https://postimg.cc/hQg4zh06

https://i.postimg.cc/hQg4zh06/Schermata-2019-01-27-alle-13-27-58.pngLINK_TEXT>

Edited by iCanaro
Link to comment
Share on other sites
  • Support Team
iCanaro Senior Member

iCanaro

Posted
  • Author
  • Support Team
Posted

Utile questa info delle 18 PIpPE :D diverse impostazioni sono state generate con PIPE diverse emoticon_thanks moticon_thanks altra sfiga è che il monitor a caldo non posso collegarlo, il sistema si riavvia anche a monitor spento e scollegato dall'alimentazione... come si inserisce la HDMI nel monitor con già collegata sulla mobo o nella mobo con già inserita nel monitor, reboot istantaneo emoticon_uff

Link to comment
Share on other sites
Baio77 Senior Member

Baio77

Posted
Posted

Mi descrivi il problema hai che ti spinge a utilizzare Hacktool?



Io x esempio ho solo capito ciò nel tentare di risolvere uscita video SOLO su DVI della Integrata e cercando come immagini di smanettare ogni parametro.



Molte prove erano positive ma con immagine alterata in colori o glich impostando nella index 1 i parametri di index2 uscita dove il segnale era OK su DVI.



Alla fine ho capito che se trascino la riga index 2 su Index 3 e sistemo l'ordine index che viene di conseguenza alterato ,ordine originario Index 1-2-3 e -1 dopo spostato la riga Index 1-3-2 e -1 quindi modifico Index correggendo in 1-2-3 e -1 ottengo come risultato video su HDMI Index 3 .



Naturalmente SPOSTANDO la riga sposto il segnale SOLO su connettore HDMI addio DVI e NON ho capito se si possono clonare le uscite , i traduttori sono inaffidabili spesso , mi sembra sia scritto NON si può fare o almeno NON sia corretto farlo



Deduzione Index è il connettore della Mobo

Link to comment
Share on other sites
  • Support Team
iCanaro Senior Member

iCanaro

Posted
  • Author
  • Support Team
Posted

Premesso sempre che sto e stiamo facendo questo solo per dire, ci sono riuscito :D ho iniziato ad usare HackinTool in quanto con nessun metodo di iniezione tradizionale si innesca la visualizzazione del secondo monitor su HD4600 e con l'impostazione che dovrebbe essere quella corretta si ha il riavvio KP all'entrata del desktop... allora ecco perché ho iniziato ad usare questa app

Link to comment
Share on other sites
  • Support Team
iCanaro Senior Member

iCanaro

Posted
  • Author
  • Support Team
Posted

su DP non posso provare in quanto non ho nessun monitor dotato di tale porta...



sulla mobo sono presenti solo 2 uscite: HDMI e DP



Z97%20Extreme9%28L5%29.png"><a href=https://www.asrock.com/mb/photo/Z97%20Extreme9(L5).png' alt='Z97%20Extreme9(L5).png'>

Link to comment
Share on other sites
Baio77 Senior Member

Baio77

Posted
Posted

Quindi il problema dei 2 monitor riguarda 1 monitor Discreta + 1 Integrata , cosi pur avviando non hai schermo su integrata , credo quindi NON sia problema di connettore , quando accade che riesci comunque a vedere su Discreta in opzioni monitor vede il connettore HDMI della Integrata ovviamente con schermo nero?



Posti confgplist ??



A me succedeva ciò quando non seleziono Inject Intel in configplist

Link to comment
Share on other sites
  • Moderators
netgear Senior Member

netgear

Posted
  • Moderators
Posted (edited)
"iCanaro" post_id="24292" time="1548595798" user_id="57"

su DP non posso provare in quanto non ho nessun monitor dotato di tale porta...



sulla mobo sono presenti solo 2 uscite: HDMI e DP



Z97%20Extreme9%28L5%29.png"><a href=https://www.asrock.com/mb/photo/Z97%20Extreme9(L5).png' alt='a>'>



Il DP lo possiamo usare in uscita, ad esempio un cavo DP/HDMI funzionerà, invece un ingresso DP su un monitor non potrà essere servito da un uscita HDMI di una scheda...

Edited by iCanaro
Link to comment
Share on other sites
  • 9 months later...
  • Support Team
iCanaro Senior Member

iCanaro

Posted
  • Author
  • Support Team
Posted (edited)

:Thumbs_Up_Sign_Emoj Abilitato da properties sulla HD4600 uscita HDMI e DP



vedi nello spoile come

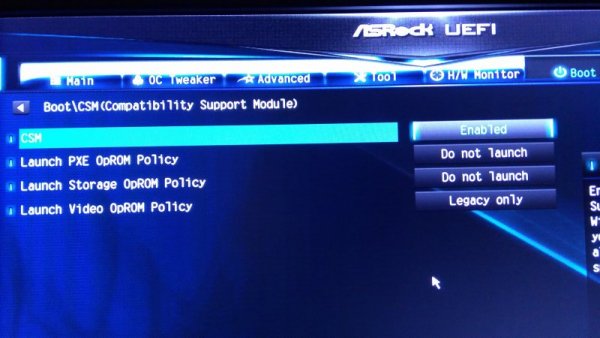

BIOS --> CSM Enable



ig-platform-id: 0x0D220003



Index 1, Bus ID 0x05, Type DP

Index 2, Bus ID 0x04, Type DP

Index 3, Bus ID 0x06, Type HDMI

Properties

PciRoot(0x0)/Pci(0x2,0x0)

#AAPL,slot-name
Built In
#enable-hdmi20

               AQAAAA==

#model
Intel HD4600
AAPL,ig-platform-id

               AwAiDQ==

device-id

               EgQAAA==

device_type
VGA compatible controller
enable-hdmi-dividers-fix

               AQAAAA==

framebuffer-con0-alldata

               AQUSAAAEAACHAAAAAgQSAAAEAACHAAAAAwYSAAAIAAARAAAA

framebuffer-con0-enable

               AQAAAA==

framebuffer-patch-enable

               AQAAAA==

hda-gfx
onboard-1







Schermata 2019-10-28 alle 02.06.20.png

Schermata 2019-10-28 alle 02.10.09.jpg

Edited by iCanaro
Link to comment
Share on other sites
  • 2 months later...
  • Support Team
iCanaro Senior Member

iCanaro

Posted
  • Author
  • Support Team
Posted

Sono lieto di annunciare che posso togliere il risolto parziale, ora la HD4600 è perfettamente funzionante su sierra, high sierra, mojave e catalina sia in DP che HDMI assieme alla nVidia 1070Ti che posso usare su high sierra e sierra, mentre in mojave e catalina diventa primaria la HD4600

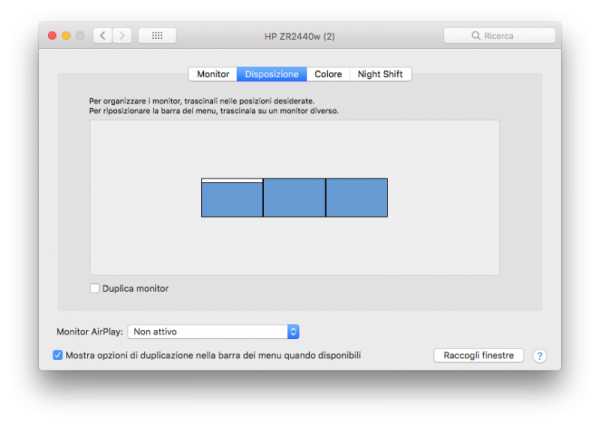

330177534_Z97_HD4600_DVIHDMIDP_2020-01-11alle19_05_53.thumb.png.27b9e599345ff7ebd16a114c80abd18c.png

DP e HDMI della HD4600 collegate contemporaneamente al monitor mentre ilDVI-D è occupato dalla 1070Ti

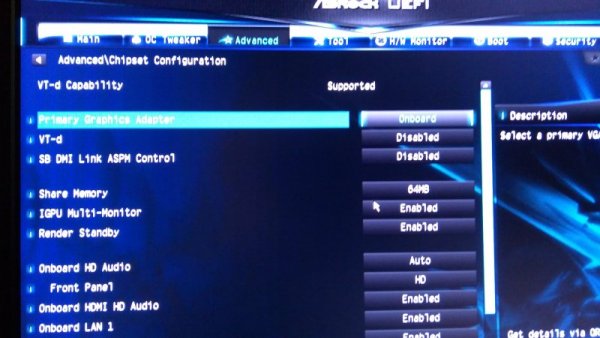

Trovato il giusto equilibrio nelle impostazioni BIOS

Funziona sia con il metodo di iniezione classico ig-platform con e senza WEG sia iniettato da properties

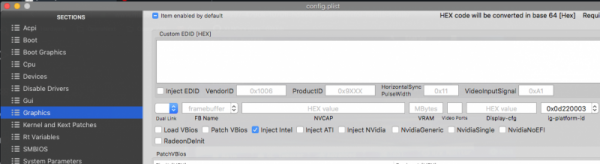

379956823_Schermata2020-01-11alle19_39_44.thumb.png.98869b880e4151bf9a8748a604f3f585.png




config.plist-HD4600_DP+HDMI+1070Ti.zip

Link to comment
